I desember i fjor fullførte vi en ettermontering av plukkestasjon for en kjølekjededistributør utenfor Guangzhou. Førti-åtte noder, tre fasiliteter, åtte uker fra PO til start-live. Prosjektet gikk greit. Det som holdt meg fast var samtalen som startet den.
Driftsdirektøren deres hadde nettopp skrotet en utplassering av TFT-berøringsskjerm etter fem måneder. Tjue-tre enheter sviktet i løpet av årets kaldeste uke-kondens kom inn i panelenhetene og kortsluttet driverbrettene. Leverandøren beskyldte "installasjonsmiljø", som er den høflige måten å si "ikke vårt problem." Den virkelige kostnaden var ikke maskinvaren. Det var 340 000 RMB i forsinkede forsendelser mens de kjempet for å fikse sammen en manuell løsning.
"Bare gi meg noe som fungerer," sa han. "Jeg trenger ikke animasjoner. Jeg trenger søppelkoder og mengder som ikke forsvinner når dokkens dører åpnes."
Vi siterte 16x2 tegnLCDs. Han trodde vi tullet. Fjorten måneder senere har vedlikeholdsteamet hans fortsatt ikke måttet røre dem.

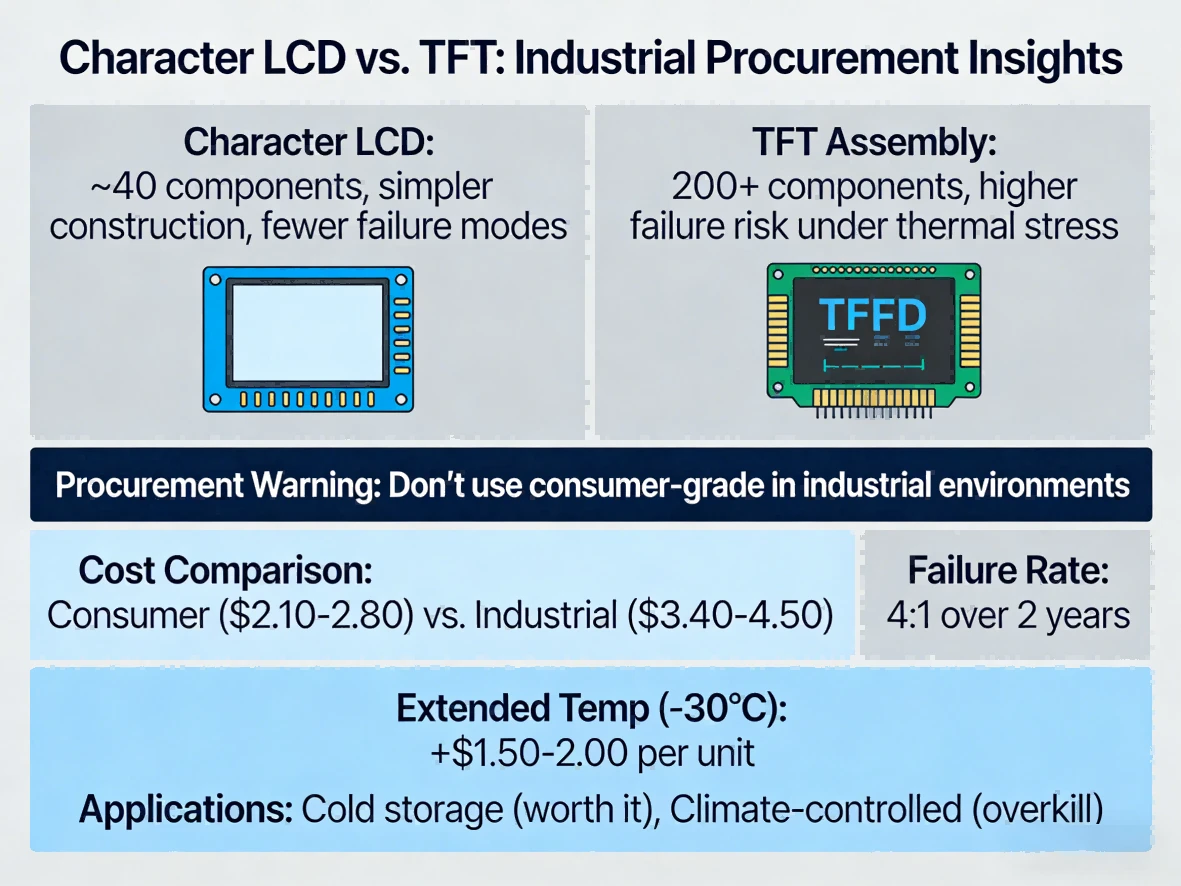

Temperaturtoleranse er spesifikasjonen som faktisk betyr noe
De fleste tilbudene jeg ser for logistikkskjermer fokuserer på oppløsning, lysstyrke, synsvinkel. For kunde-applikasjoner, helt klart. For en plukkestasjon som ligger tjue meter fra en lastebrygge i Harbin? Oppløsning er irrelevant. Det som betyr noe er om skjermen fortsatt fungerer når omgivelsestemperaturen synker til -15 grader og deretter svinger tilbake til +25 grader tre ganger om dagen.
Karakter LCD-skjermer håndterer dette bedre enn alternativer av en kjedelig grunn: enklere konstruksjon betyr færre feilmoduser. En industriell-klassifisert 16x2-modul har kanskje 40 komponenter totalt. En sammenlignbar TFT-enhet har 200+. Hver ekstra komponent er et annet potensielt feilpunkt under termisk stress.
Den praktiske implikasjonen for innkjøp: Ikke kjøp forbrukermoduler- for industrielle miljøer. Besparelsene er ikke verdt det. Vi har testet dette grundig, og feilfrekvensforskjellen er omtrent 4:1 over en to-årsperiode. Forbrukermoduler koster 2,10-2,80 USD i volum; industriell klasse kjører $3,40-4,50. Å bruke 1,30 USD ekstra per enhet for å unngå en 4x feilfrekvens burde være en åpenbar avgjørelse, men vi ser fortsatt at team tar feil fordi dataarkets elektriske spesifikasjoner ser identiske ut.
Utvidet temperaturområde (ned til -30 grader) gir ytterligere USD 1,50-2,00 per enhet. Verdt det for kjølelagringsapplikasjoner. Sannsynligvis overkill for klimakontrollerte anlegg, selv om vi har hatt kunder i det nordlige USA og Canada til å velge denne karakteren uansett som forsikring mot HVAC-feil.
Realistisk kostnadsfordeling
Jeg kommer ikke til å gi deg nøyaktige priser fordi de endres hvert kvartal og varierer etter leverandørforhold. Det jeg kan gi deg er struktur.
LCD-modulen representerer omtrent 8-12 % av den totale nodekostnaden for en plukkbekreftelsesstasjon. Besettelsen av å spare $0,40 per skjerm mens man ignorerer de andre 90% av systemkostnadene gir ingen mening, men jeg ser det hele tiden i RFQ-evalueringsmatriser.
Kontrollermaskinvare er der spesifikasjonene avviker fra virkeligheten. En skikkelig industriell MCU-modul med strømstyring, I/O-beskyttelse og vakthund-funksjonalitet koster $28-45 avhengig av funksjonssett. Hvis noen siterer deg $12, er de enten i ferd med å kutte hjørner på beskyttelseskretser eller planlegger å overraske deg med "nødvendig tilbehør" senere.
Integrasjon er der budsjettene faktisk sprenges. Hvis WMS-en din er SAP EWM eller Manhattan eller Blue Yonder, kan du forvente at integrasjonsomfanget måles i uker og dollar er femsifret. Alle som oppgir en fast avgift uten å forstå programvaremiljøet ditt, planlegger enten endringsordrer eller planlegger å underlevere.
| Kostnadskategori | Typisk rekkevidde | Hva driver variansen |
|---|---|---|
| LCD-modul (industriell) | $3.20-4.80 | Temperaturklassifisering, bakgrunnsbelysningstype, leverandørnivå |
| Styreenhet | $28-52 | Beskyttelsesnivå, kommunikasjonsgrensesnitt, sertifisering |
| Kapsling + montering | $25-65 | IP-klassifisering, materiale, tilpasset kontra hyllevare- |
| Integreringsarbeid | $4,500-18,000+ | WMS-plattform, nettverksarkitektur, klient-IT-involvering |
Det integreringstallet ser bredt ut fordi det er det. Et anlegg som kjører et moderne skybasert-WMS med åpne API-er kan være i den lave enden. Eldre lokale-systemer med tilpasset mellomvare? Budsjettet høyt og håper på det beste.
Hvor tegnvisninger ikke fungerer
Vi takker nei til prosjekter som ikke passer til teknologien. Lettere å si nei på forhånd enn å håndtere en misfornøyd klient seks måneder senere.
Kinesisk språkvisning dreper alternativet.
HD44780-kontrollerarkitekturen dateres til 1987 og støtter ikke CJK-karakterer. Du kan programmere åtte egendefinerte tegn i CGRAM, som er nok for noen få ikoner, men ikke et kinesisk grensesnitt. For fastlands-Kina-operasjoner med lokalt personale anbefaler vi 128x64 OLED-grafiske skjermer i stedet-de støtter gjengivelse av punktgrafikkskrift og koster $8–14 per enhet i volum.
Alt kundene-møter trenger bedre estetikk.
Karakter LCD-skjermer ser industrielle ut. Det er greit for backend-operasjoner. For en selv-kasseterminal eller produktinformasjonskiosk, invester i riktig grafikkkapasitet.
Sanntid-animasjon eller raske oppdateringer skaper synlig flimmer.Character LCD-oppdateringsfrekvenser fungerer fint for statusinformasjon som endres noen ganger per minutt. Fremdriftslinjer, tellende visninger, alt som oppdateres flere ganger per sekund-bruk noe annet.
Hvis applikasjonen din treffer noen av disse, slutt å evaluere karakter-LCD-er. Teknologien passer ikke. Vi kan diskutere alternativer, men samtalen endrer seg betydelig.

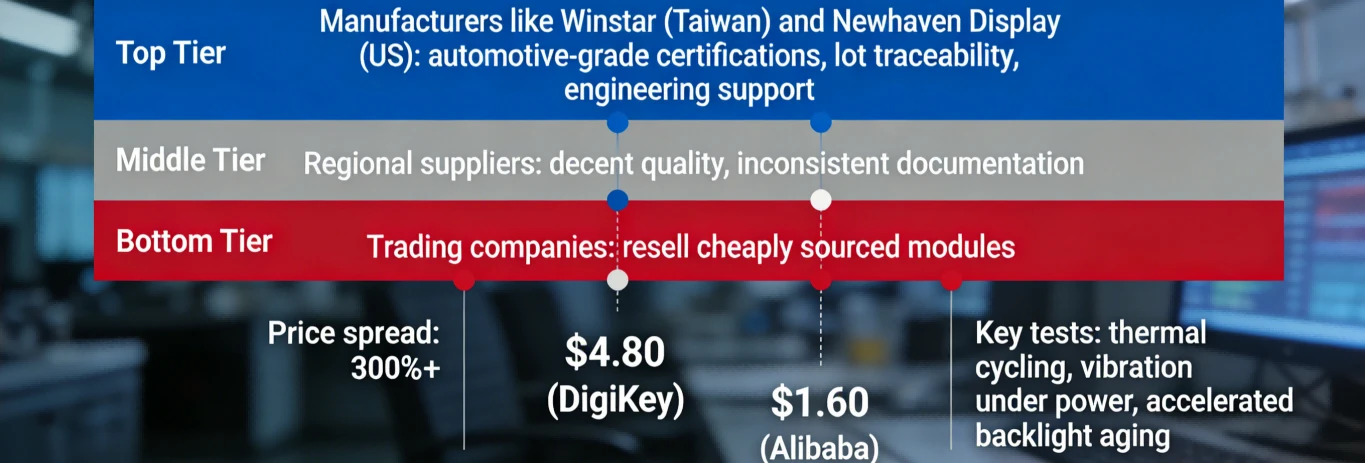

Leverandørkvalifikasjonsvirkelighet
LCD-leverandørkjeden har et kvalitetsspekter som er bredere enn de fleste innkjøpsteam er klar over. Øverst: produsenter som Winstar (Taiwan) og Newhaven Display (USA) med sertifiseringer for bilindustrien-, sporbarhet og faktisk teknisk støtte. I midten: regionale leverandører med grei kvalitet, men inkonsekvent dokumentasjon. Nederst: handelsselskaper som videreselger det de kan kjøpe billig.
Prisen spredt over dette spekteret er 300 %+. En modul som koster 4,80 USD fra DigiKey kan ha tilsvarende tilgjengelig for 1,60 USD fra Alibaba-leverandører. De er ikke det samme produktet, uavhengig av hva databladene hevder.
Vi opprettholder en godkjent leverandørliste basert på vår egen kvalifikasjonstesting. Jeg kommer ikke til å publisere det her fordi det endres basert på vår pågående pålitelighetsovervåking og fordi det representerer betydelige testinvesteringer. Hva jeg vil si: Vi har avvist moduler fra kjente-merker som ikke klarte temperatursyklusprotokollen vår, og vi har kvalifisert moduler fra mindre leverandører som de fleste innkjøpsteam vil overse.
Testprotokollen betyr mer enn merkenavnet. Hvis du tar din egen kvalifisering, fokuser på termisk sykling (ikke bare statisk temperatur), vibrasjon under kraft og akselerert aldring av bakgrunnsbelysning. Disse forutsier feltfeil bedre enn innkommende elektriske inspeksjonstester.
Integrasjonsnotater fra faktiske distribusjoner
Strømforsyningsfiltrering er obligatorisk, ikke valgfritt.Distribusjonssentre har forferdelige elektriske miljøer-VFD-er på transportørmotorer, gaffeltruckladere, sveiseutstyr i vedlikeholdsområder. Vi spesifiserer minimum 60dB vanlig-modusavvisning på strømforsyninger. Billigere enheter fanger opp forstyrrelser og skaper karakterkorrupsjon som ser ut som maskinvarefeil.
Kondenshåndtering i overgangssoner for kjølelager.Hvis kiosken din sitter på grensen mellom omgivelses- og kjøleplass, er standard IP54-kapslinger ikke nok. Tetningene puster med termisk ekspansjon. Vann kommer inn. Optisk binding-laminering av LCD-skjermen direkte til dekkglasset- eliminerer den interne luftspalten der kondens dannes. Legger til $15–25 per skjerm, men forlenger levetiden fra 18–24 måneder til 60+ i disse miljøene.
HD44780-initieringssekvensen har en kjent feilmodus.Hvis strømmen svikter under kommunikasjon, går kontrolleren inn i en udefinert tilstand og skjermen låser seg. Standard driverbiblioteker håndterer ikke alltid dette riktig. Rettingen er dokumentert i gamle Hitachi-applikasjonsnotater-du sender funksjonssettkommandoen tre ganger under initialisering for å tvinge frem synkronisering uavhengig av tidligere tilstand. Ikke komplisert når du først vet om det, men dette fanger mange lag som gjør sin første distribusjon.
Det er andre integreringsmønstre vi har utviklet gjennom årene. Noen av dem dokumenterer vi i referansedesign for kunder. Andre skriver vi ikke ned i det hele tatt.
Hva Walmarts ESL-distribusjon betyr for dette markedet
Walmart kunngjorde i juni 2024 at de ruller elektroniske hylleetiketter inn i 2300 amerikanske butikker innen 2026. Prisoppdateringer som pleide å ta to dager med tilknyttet arbeidskraft er nå fullført på få minutter (corporate.walmart.com).
Detaljen som er viktig for diskusjonen vår: denne distribusjonen er helt og holdent e-blekkteknologi for kunde-rettet prisvisning. Backend-systemer-plukkestasjoner, mottaksdokker, grensesnitt for lageradministrasjon-er ikke en del av initiativet.
Utviklingsressurser og leverandørens oppmerksomhet strømmer mot kunde-synlige skjermteknologier. Character LCD, som er "moden" (les: kjedelig), fortsetter å betjene backend-applikasjoner uten churn som følger med hard konkurranse. Forsyningen forblir stabil med flere kvalifiserte kilder. For anskaffelser er dette faktisk gunstig-mindre foreldelsesrisiko, mindre leverandørkonsolidering, mer forhandlingseffekt.
Engasjementsstruktur for kvalifiserte prosjekter
Hvis prosjektet ditt involverer 50+-skjermnoder, industrielle temperaturkrav og WMS-integrasjon, kan vi gi teknisk veiledning og kommersielle alternativer som går utover denne artikkelen. Under den terskelen tjener standard distribusjonskanaler deg sannsynligvis bedre.
For første kontakt, inkluderer: distribusjonsvolum og tidslinje, driftstemperaturområde (faktisk verste-fall, ikke teoretisk), WMS-plattform og versjon, monteringsbegrensninger og eventuelle sertifiseringskrav. Dette lar oss svare med relevant informasjon i stedet for generiske brosjyrer.
Hva vi gir til prosjekter som kvalifiserer: leverandøralternativer fra vår godkjente liste med interne kvalifikasjonsdata, integreringsreferansedesign for vanlige WMS-plattformer, TCO-modelleringsmaler tilpasset arbeidsprisene dine, andre-kildeanbefalinger for foreldelsesadministrasjon.
Hva vi ikke publiserer: volum-spesifikke priser (endrer virkelig kvartalsvis), detaljert integrasjonsarkitektur (konkurransefølsomhet), leverandørrevisjonsmetodikk (proprietær prosess).
Den kommersielle virkeligheten til B2B-skjermløsninger er at meningsfull prissetting krever at du forstår dine spesifikke krav. Femten minutter på en kvalifiseringssamtale sparer uker med e-post frem-og-tilbake.
LEGOYO smartskjerm- industrielle displayløsninger for logistikk og detaljhandelsautomatisering. Svartid for forespørselsskjema: 48 timer for prosjekter som oppfyller kvalifikasjonskriterier.
