ESL-oppdateringsfrekvenser og skjermytelse

Den grunnleggende begrensningen

Elektroniske hylleetiketter opererer under en fysisk begrensning som ingen mengde markedsføring kan skjule:elektroforetiske partikler beveger seg gjennom viskøs væske, og viskøs væske motstår bevegelse. Ingen programvareoppdatering kommer til å fikse dette.

Oppdateringsfrekvensen til en ESL-vanligvis300ms til 2000msfor en fullskjermoppdatering-kommer direkte fra tiden som kreves for ladede titandioksid- og kjønrøkpartikler å migrere gjennom hydrokarbonløsningsmiddel under et påført elektrisk felt. Partiklene møter dragkrefter (Stokes drar, hvis du vil ha det tekniske uttrykket, betyr matematikken bak det mindre enn den praktiske effekten: partikler bremser ned i tykk væske). De samhandler elektrostatisk med nabopartikler. De fester seg til kapselveggene etter langvarig hvile.

Hvert millisekund av oppdateringstiden gjenspeiler reelle hendelser i molekylær-skala som skjer inne i millioner av mikrokapsler samtidig. De som kommer fra en LCD- eller OLED-bakgrunn bør forlate den mentale modellen helt. Dette er ikke skjermer som "skanner" piksler med elektroner. Dette er elektrokjemiske systemer som fysisk flytter materie.

Driving Waveforms: Where Engineering Meets Electrochemistry

Dedrivende bølgeformer der optimaliseringsarbeidet konsentreres mest intensivt. Det er en spennings-tidssekvens som må oppnå fire mål samtidig: slette det forrige bildet, aktivere trege partikler, etablere en referansegråskala og skrive det nye bildet-alt mens du minimerer strømforbruket, spøkelsesartefakter og total oppdateringsvarighet.

Slettingkommer først. Displayet driver alle piksler til en jevn optisk tilstand, vanligvis hvit. Hvorfor bry seg? Fordi EPD-partikler viser bane-avhengig atferd. En piksel som går fra svart til grå, følger en annen bane enn en overgang fra hvit til grå. Dette ble tydelig under tidlige distribusjoner da kunder klaget over inkonsekvent gråtonegjengivelse. Sletting tvinger alle piksler til et felles utgangspunkt, og eliminerer avhengighet av startforhold.

Aktiveringfølger-høy-vekselspenning (±15V ved 50-100Hz) som oscillerer partikler mellom optiske ytterpunkter. Denne prosessen rister løse partikler som har blitt komfortable. Partikler som har holdt seg stasjonære utvikler økt overflatevedheft til kapselvegger og nabopartikler. Testing avslører optimal aktiveringsvarighet ved å analysere infleksjonspunktet for lysstyrke--versus-tidskurven – det nøyaktige øyeblikket når partikkelmobiliteten når maksimal respons. Gå kortere og trege partikler blir etterlatt. Gå lenger og strømmen blir bortkastet.

Så kommerreferanse gråtonetablering. Skjermen skaper en ensartet hvit referansetilstand fordi EPD-gråtonenøyaktighet avhenger kritisk av å starte fra en kjent optisk grunnlinje. Spesielt, å sette inn et kort null-spenningsintervall etter denne fasen forbedrer påfølgende gråtonekonsistens. Partiklene trenger et øyeblikk på å stabilisere seg før de blir bedt om å treffe presise mellomposisjoner.

Endelig,bildeskriving. Pixel-spesifikke spenninger og varigheter driver partikler til målposisjoner. En 16--nivå gråskala krever presis kontroll av partikkelens vertikale fordeling innenfor hver mikrokapsel-partikler på toppoverflaten produserer hvitt, nederst produserer svart, og mellomposisjoner produserer gråtoner.

Skyver mot 300 ms

Hvor fort kan egentlig ESL-systemer gå? Aggressiv bølgeformoptimalisering har vist seg180ms reduksjoni aktiveringsfasen varighet og120ms reduksjoni referanse gråtonefase. Disse gevinstene kommer fra flere teknikker raffinert over flere distribusjonssykluser.

Bøyepunktanalysetillater overvåking av-sanntids optisk respons i stedet for å bruke faste aktiveringstider.Reduksjon av polaritetsbyttebetyr noe fordi reversering av spenningspolaritet genererer strømtopper og sløser med energi-sekvenseringsoperasjoner for å minimere disse overgangene. Ogstrategisk innsetting av 0V intervallerutnytter partikkelmomentum, og tillater fortsatt migrasjon uten strømforbruk.

Det teoretiske minimumet for nåværende-generasjons EPD-materialer ser ut til å være omtrentlig200 msfor akseptabel bildekvalitet. Noen paneler har blitt skjøvet til 180 ms under kontrollerte forhold, men kvalitetsforringelse blir merkbar. Å bryte denne barrieren vil kreve materialinnovasjon, ikke bølgeform-smart.

Refresh Modes: The Speed-Quality-Ghosting Trilemma

Hver ESL-oppdatering innebærer en uunngåelig tre-veis avveining. Ingen ingeniører kan unnslippe det; man kan bare velge hvilke kompromisser man godtar. Implementeringserfaring på tvers av dagligvare-, elektronikk- og apotekmiljøer har gitt sterke konklusjoner om når du skal bruke hver modus.

Global oppdatering (GC16-modus)

Dette er den fullstendige tilbakestillingen-750-2000msav svart-hvit-svart blinking som tvinger hver partikkel gjennom komplette migreringssykluser. Det ser dramatisk ut, kunder spør noen ganger om etikettene ikke fungerer, men det er den eneste modusen som fullstendig eliminerer akkumulerte posisjonsfeil.

Global oppdatering er nødvendig etter utvidede, delvise oppdateringssekvenser, når du viser høy{0}}kvalitetsbilder eller når spøkelsesbilder har blitt visuelt upassende. En dagligvarekjede motsto i utgangspunktet den "stygge blinkingen" og prøvde å kjøre rene delvise oppdateringer. Tre uker senere var reklameetikettene deres nesten uleselige. De kjører nå global oppdatering hver natt i lukkede timer.

Delvis oppdatering

Delvis oppdatering oppdaterer bare pikslene som er forskjellige mellom bilder og fullføres250-500 ms. Tidsbesparelsene er betydelige-mål viser70 % effektreduksjonpå typiske prisoppdateringer-men det finnes en avveining.

Uendrede piksler mottar ingen drivspenning. Partiklene deres legger seg gradvis i stadig mer stabile konfigurasjoner. Stabil høres bra ut inntil man innser at stabil også betyr immobil. Etter 5-10 delvise oppdateringssykluser, blir spøkelsesartefakter synlige. Denne terskelen varierer fra produsent; noen paneler tåler 15 sykluser, andre viser problemer etter 6. Den eneste pålitelige tilnærmingen er disiplinert, periodisk global oppdatering.

Rask oppdatering (DU-modus)

Direkte oppdateringsmodusofrer gråtoneevne fullstendig. Hver piksel er binær-svart eller hvit, ingenting i mellom. Dette muliggjør120-250 msoppdateres med et enkelt blitz, men tekstkantene ser aliaserte ut og bilder er uaktuelt.

For pris-bare ESL-applikasjoner som viser numeriske tegn, representerer DU-modus ofte sweet spot. En side-ved-test i en forbrukerelektronikkbutikk avdekket at kunder ikke kunne skille DU-gjengitte priser fra GC16-gjengitte priser ved normale visningsavstander. Strømbesparelsene var betydelige.

A2-animasjonsmodus

På80-120 ms, A2-modus nærmer seg video-oppdateringshastigheter. Den har blitt brukt til produktdemoer og interaktive kioskapplikasjoner.

Men avveiningene er alvorlige. Ghosting akkumuleres raskt. Kontrasten reduseres. Fine detaljer forsvinner etter noen få sykluser. En kunde ønsket animert reklameinnhold på hylleetiketter-teknisk mulig med A2, men forringelsen av bildekvaliteten etter 30 sekunder gjorde det upraktisk. Denne modusen eksisterer for penninndata og korte demonstrasjoner, ikke produksjons-ESL-distribusjon.

Velge riktig modus

Hvordan velge? Ærlig talt, innholdstypen bestemmer vanligvis for deg. Fotografiske bilder krever GC16; pristall kan bruke DU. Oppdateringsfrekvens forskyver balansen-sjeldne oppdateringer favoriserer kvalitet, hyppige oppdateringer favoriserer hastighet. Og uavhengig av primærmodus, må global oppdatering skje med definerte intervaller. Det er ingen unnslippe problemet med spøkelsesopphopning.

Vis ytelsesparametere

Kontrastforhold

EPD-kontrastforhold varierer vanligvis fra8:1 til 15:1, med førsteklasses paneler som når20:1. Sammenligning med LCD-spesifikasjoner (1000:1+) er misvisende.

EPD-kontrast måles under omgivelsesbelysning-de faktiske forholdene der kundene leser hylleetiketter. LCD-kontrasten kollapser under sterkt omgivelseslys; EPD-kontrasten forbedres. ESL-lesbarhetsmålinger i butikkmiljøer med 800+ lux overhead-belysning viser nærliggende LCD-skjermer vasket ut fullstendig.

Strekkodeskannere trenger et sted rundt6:1 kontrastfor å lese pålitelig-har vi testet dette på tvers av flere skannermodeller. Hver kommersiell ESL vi har målt fjerner denne linjen lett, noe som betyr at laserskannere kan lese strekkoder direkte fra den elektroniske skjermen uten problemer.

Oppløsning og pikseltetthet

ESL pikseltetthet (100-150 DPI) reflekterer et bevisst ingeniørvalg, ikke en teknologisk begrensning. Høyere oppløsning krever flere piksler, som hver krever individuell kjøring-som øker oppdateringstiden, strømforbruket og komponentkostnadene.

Noen klienter har bedt om 200+ DPI-visninger. På spørsmål om visningsavstand var svaret alltid over 50 cm. På den avstanden gir 100 DPI tilstrekkelig tekstlesbarhet. Over-angivelse av oppløsning sløser med ressurser uten synlig fordel.

Fargeevne

Standard svart-og-hvitt ESLforblir arbeidshesten: raskeste oppdatering (300 ms), lavest effekt, høyest pålitelighet. Den håndterer 90 % av prisvisningsapplikasjonene effektivt.

Fire-fargesystemerbruk av E Ink Spectra 3100-teknologi muliggjør samtidig svart/hvit/rød/gul visning. Nyttig for merkevarespesifikke-aksentfarger, men oppdateringstidene strekker seg lenger.

Full-fargepanelerved å bruke ACeP Gallery-teknologi kan du produsere fotografiske bilder. Det cyan-magenta-gule-hvite partikkelsystemet er virkelig imponerende-produktbilder som vises på disse panelene, antas ofte å være skrevet ut. Men1500ms+ oppdateringstiderog betydelig høyere kostnader begrenser bruken til premium brukstilfeller der visuell påvirkning rettferdiggjør utgiftene.

Når det kommer til farger, er spørsmålet alltid om den ekstra informasjonsverdien rettferdiggjør treffet for å oppdatere tid, kraft og enhetskostnad. Ni av ti ganger gjør monokrom jobben.

Ghosting: The Persistent Artifact

Ghosting er ikke en defekt som skal elimineres. Det er en iboende egenskap ved elektroforetisk teknologi som krever administrasjon.Alle som lover spøkelses-gratis EPD-ytelse, gir enten feilaktig fremstilling av teknologien eller selger paneler som oppdateres sakte nok til å skjule problemet.

Hvor spøkelse kommer fra

Tre mekanismer bidrar.Ufullstendig partikkelmigrering-partikler som ikke når tiltenkte posisjoner på grunn av utilstrekkelig kjøretid eller spenning.Restavgiftsfordeling-ujevn ladningsakkumulering på kapselvegger som påvirker påfølgende partikkelbevegelse. Ogpartikkeladhesjonshysterese-partikler som har holdt seg stasjonære og utvikler økt overflateadhesjon.

Det har blitt brukt mye tid på å karakterisere spøkelsesadferd på tvers av forskjellige panelprodusenter. Variasjonene er betydelige; noen paneler spøker synlig etter 5 delvise oppdateringer, mens andre tåler 12-15.

Miljøfaktorer gjør det verre

Temperaturbetyr enormt mye. Løsemiddelviskositeten øker ved lave temperaturer, og hindrer partikkelbevegelser og forverrer spøkelser. Under 10 grader må oppdateringstider forlenges, eller synlige gjenstander må godtas. Under 0 grader blir standardpaneler problematiske-fullstendig uleselige skjermer har blitt observert i kjølebokser med paneler som ikke er klassifisert for kald drift.

Batterispenningpåvirker også spøkelse. Utladede batterier gir redusert drivspenning, noe som forårsaker ufullstendig partikkelmigrering. En apotekkunde opplevde mystiske spøkelsesproblemer som viste seg å være sviktende batterier i en gruppe etiketter. ESL-systemer bør implementere lav-deteksjon av batteri med forebyggende vedlikeholdsvarsler.

Oppdater historienblander alt. En piksel som gjentatte ganger viser det samme innholdet utvikler stadig mer vedvarende partikkelkonfigurasjoner. Statisk innhold spøker raskere enn dynamisk innhold-motintuitivt til adhesjonsmekanismen er forstått.

Håndtere Ghosting i praksis

Periodisk global oppdateringer fortsatt den primære avbøtningen. Den typiske anbefalingen er obligatorisk full-skjermoppdatering etter hver 5.–10. delvise oppdatering, selv om det optimale intervallet varierer etter panel og driftsforhold.

Temperaturkompenserte-oppslagstabellerhjelp i variable miljøer. Kjøreparametere lagret i LUT-er indeksert etter temperatur forlenger automatisk bølgeformens varighet ved lave temperaturer. Mål viser40 % reduksjon av spøkelsesbilderved å bruke godt-avstemt temperaturkompensasjon kontra faste parametere.

Historisk rammekompensasjoner mer sofistikert-justering av gjeldende drivbølgeformer basert på oppdateringshistorikk på piksel-nivå for å kompensere for akkumulert posisjonsskjevhet. Ikke alle ESL-kontrollere støtter dette, men det utgjør en målbar forskjell på paneler som har vært i bruk i flere måneder.

Innholdsdesignbetyr også noe. Hvit bakgrunn med svart tekst gir mindre synlige skyggebilder enn omvendte fargeskjemaer. ESL-maler bør utformes med spøkelsesegenskaper i tankene-unngå store solide svarte områder som åpenbart vil foretrekke hvit bakgrunn.

System-Oppdateringsytelse på nivå

Individuell ESL-oppdateringstid er bare én komponent i systemoppdateringsforsinkelse. For distribusjoner med tusenvis av etiketter dominerer nettverksarkitekturen total oppdateringstid. Noen klienter er besatt av over 50 ms paneloppdateringsforbedringer mens de ignorerer nettverksflaskehalser som legger 30 sekunder til oppdateringssyklusene deres.

Kommunikasjonsprotokoller

Proprietære sub-1GHz RF-systemertilby maksimalt dekningsområde og bygningsgjennomtrengning. Gateway-til-merkekommunikasjon overskrider 25 meter, noe som er viktig i store-butikkmiljøer. Båndbreddebegrensninger begrenser samtidig oppdateringskapasitet, men for typiske detaljhandelsoppdateringsmønstre blir dette sjelden flaskehalsen.

Bluetooth Low Energy med PAwR(Periodic Advertising with Responses, lagt til i BLE 5.4) muliggjør standardisert toveiskommunikasjon med massivt antall enheter. Et enkelt tilgangspunkt kan teoretisk adressere32 640 etiketter-128 grupper ganger 255 etiketter per gruppe. Det periodiske annonseringsintervallet bestemmer systemets latens; kortere intervaller gir raskere respons til høyere strømkostnader. BLE-systemer har blitt distribuert med 1-sekunds intervaller for tidssensitive applikasjoner og 10-sekunders intervaller for rutinemessige prisoppdateringer.

Nettverkstopologifølger et stjernemønster med sentraliserte gatewayer. Hver gateway dekker en definert sone; overlappende dekning sikrer redundans. Store detaljhandelsdistribusjoner krever nøye RF-kanalplanlegging-én distribusjon der to gatewayer på tilstøtende kanaler skapte interferensmønstre forårsaket 15 % pakketap.

Virkelig-verdensgjennomstrømning

I produksjonssystemer,3000 etikettoppdateringer på 5 minuttergjennom en enkelt gateway er konsekvent oppnåelig. Slutt-til-forsinkelse fra serverkommando for å vise fullføringskjøringer3-10 sekunderavhengig av nettverksbelastning og krav på nytt forsøk.

Den kritiske innsikten fra implementeringserfaring: For typiske detaljhandelsoppdateringsscenarier der prisendringer sprer seg til tusenvis av etiketter, begrenser nettverksytelsen på system-nivå total oppdateringstid i stedet for individuell oppdateringshastighet. Optimalisering av individuelle oppdateringsfrekvenser under 500 ms gir avtagende avkastning når nettverksutbredelse krever sekunder.

Strømforbruk og batterilevetid

EPD-strømforbruk skjer nesten utelukkende under oppdateringshendelser. Standby-strømmen er ubetydelig-mikroampere har blitt målt. Denne profilen aktivererflere-års batterilevetidfra myntceller, som fortsatt er et av de sterkeste argumentene for EPD-basert ESL.

Hva bruker strøm

Antall pikslerhar et lineært forhold-større skjermer bruker proporsjonalt mer.Gråtonedybdebetyr noe fordi 16-nivå GC16 krever mer komplekse bølgeformer enn binær DU-modus.Valg av oppdateringsmodushar stor innvirkning; global oppdatering bruker 2-3× kraften til delvis oppdatering. Ogtemperaturpåvirker strømtrekket fordi kalde omgivelser krever lengre bølgeformer.

Batterilevetid i praksis

TilCR2450 litium myntcellermed omtrent 600mAh kapasitet, observert ytelse er som følger:

Disse anslagene forutsetter romtemperaturdrift. Kaldelagringsapplikasjoner-kjølte og frosne seksjoner-opplever akselerert batteritømming fra både økt oppdateringskraft og redusert batterikapasitet ved lave temperaturer. En etikett som er vurdert til 5 år ved romtemperatur kan vare i 2 år i en kjøleboks.

Hver oppdatering bruker begrenset batterikapasitet. Én kunde ønsket animerte priskampanjer som kjørte kontinuerlig-batteriene varte i tre uker. Systemarkitekter må definere krav til oppdateringsfrekvens før maskinvarevalg. En etikett som krever timeoppdateringer trenger en annen batteriarkitektur enn en som oppdateres daglig.

Temperatureffekter på ytelse

Temperaturen påvirker ESL-ytelsen gjennom flere mekanismer, noe som gjør den til denden viktigste miljøvariabelen. Dette har blitt demonstrert gjentatte ganger på tvers av implementeringer i klimakontrollerte-butikkgulv, kjølekasser, frossenmatseksjoner og utendørsapplikasjoner.

Løsemiddelviskositet

Dette kommer inn i litt kjemi, men den korte versjonen: EPD-løsningsmiddel blir tykkere når det er kaldt. Forholdet følger omtrent enArrhenius-kurve-uten å gå for dypt inn i termodynamikken, er det som betyr noe at effekten er eksponentiell, ikke lineær.

På25 grader(referansetilstand), partikler viser nominell mobilitet. På0 grader, viskositeten dobles omtrent, og halverer partikkelhastigheten. På-20 grader, øker viskositeten omtrent 4×, noe som krever proporsjonalt utvidet bølgeformvarighet. Matematikken forutsier dette ganske bra, selv om resultatene fra den virkelige-verden noen ganger varierer avhengig av den spesifikke løsningsmiddelformuleringen hver produsent bruker.

Testing av en produsents "brede temperatur"-påstander ved å kjøre panelene deres ved -15 grader avslørte oppdateringstider utvidet fra 400ms til 1100ms. Panelene fungerte, men spesifikasjonene hadde antydet mye bedre kuldeytelse.

Klassifikasjoner av driftsområde

Standard panelerdekke 0 grader til 40 grader med baseline ytelse.Utvidet rekkevidde panelerhåndtak -10 grader til 50 grader med moderat bølgeformkompensasjon.Brede temperaturpaneler-nødvendig for frysebokser-fungerer fra -25 grader til 60 grader ved å bruke spesialiserte frontplanlaminatmaterialer, integrert temperaturføling og adaptivt valg av bølgeform. ektefryser-paneleroptimalisert for -30 grader til 10 grader eksisterer, men befaler premiumpriser.

Temperaturkompensasjon

Bred-temperatur-ESL inneholder på-brikketemperatursensorer, flere kurveparametersett lagret i minnet og automatisk parametervalg basert på målt temperatur. Forlenget bølgeformvarighet for kald drift og reduserte spenningssvingninger for drift med høy-temperatur.

Ytelsesstraffen for drift med bred-temperatur er ikke-triviell. Målinger viser oppdateringstider ved ekstreme temperaturerdoble til tredobleromtemperatur-ytelse. Klienter som distribuerer i kjølte miljøer, må ta dette med i beregningene for oppdateringstidspunkt.

Hvor ESL-krav divergerer NY DEL

Den generiske "retail ESL"-spesifikasjonen dekker kanskje 60 % av virkelige-implementeringer. De resterende 40 % innebærer spesialiserte krav som dukker opp kun når man undersøker spesifikke vertikale markeder. Det som fungerer i en forbrukerelektronikk butikk svikter spektakulært i et frysevarelager. Følgende seksjoner dokumenterer distribusjonserfaringer på tvers av bransjer der standard ESL-forutsetninger bryter sammen.

Fersk mat og dagligvarer: Dynamisk prissetting møter bedervelig beholdning

Fersk matvarehandel representerer den mest krevende ESL-applikasjonen av en enkel grunn: produktverdien forringes kontinuerlig mens den vises. En biff som koster $15/lb mandag morgen kan være verdt $7/lb innen onsdag kveld hvis den ikke er solgt. Tradisjonelle papiretiketter kan ikke fange opp denne verdikurven. ESL kan-men implementeringskravene skiller seg vesentlig fra standard dagligvarepriser.

Dynamisk prissettingkrever oppdateringsfrekvenser som vil tømme standard ESL-batterier i løpet av måneder. En ferskvareavdeling som kjører fire prisoppdateringer daglig-morgenlager, middagsjustering, kveldsnedskrivning, overnattingsinnstilling-bruker batteri med 4× hastigheten til en senter-butikketikett som oppdateres én gang i uken. Valg av batterikjemi skifter fra standard CR2450-myntceller til litiumtionylkloridceller med høyere-kapasitet eller oppladbare alternativer med induktive ladestasjoner innebygd i hyllearmaturer.

Visning av utløpsdatolegger til krav til informasjonstetthet. En enkel prislapp trenger kanskje 50 tegn. En ferskvareetikett som viser pris, enhetspris, pakkedato, salgs-etter dato og bruk-etter dato trenger 150+ tegn i lesbare skriftstørrelser. Displayeiendom øker tilsvarende - 2,9" og 4,2" etiketter blir standard der 2,13" er tilstrekkelig for senterbutikk.

En dagligvarekjedes avdeling for fersk sjømat implementerte 4,2" tre-farger ESL med integrert NFC for kundesmarttelefoninteraksjon. Den røde aksentfargen fremhever varer som nærmer seg salg-etter datoer med automatisk progressiv prissetting: 15 % rabatt ved 48 timer igjen, 30 % etter 24 timer, 50 % påkrevd integrasjon{1} i sanntid{1}. Tilkobling til lagerstyringssystem-ESL-infrastrukturen ble i hovedsak en del av systemet for krymping av lagerbeholdning i stedet for bare et prissettingsverktøy på 23 % i pilotavdelingen som betalte for hele distribusjonen på syv måneder.

Cold case-miljøerintrodusere temperaturkomplikasjonene diskutert tidligere. Meierikjølere som kjører på 4 grader forårsaker merkbar nedbremsing av oppdateringen. Kjøttsaker ved 2 grader er verre. Frosne matkasser ved -18 grader krever spesialiserte paneler med bred temperatur som koster 40–60 % mer enn standardenheter. En frossenvareforhandler satte i utgangspunktet standardpaneler i iskremseksjonen deres; etikettene ble uleselige i løpet av en uke ettersom spøkelser akkumulerte fra utilstrekkelig oppdatering ved driftstemperatur.

Temperaturgradienten i kjølebokser skaper ekstra kompleksitet. Luftgardinsystemer produserer temperaturvariasjoner på 8-12 grader mellom forkanten (varmere, nær omgivelsesluftblanding) og baksiden (kaldere, nær fordamperen). Etiketter foran på en meierikasse kan fungere ved 8 grader, mens etiketter på baksiden fungerer på 2 grader -forskjellig nok til å kreve forskjellig bølgeformtiming. Sofistikerte distribusjoner implementerer temperaturføling per etikett med individualiserte oppdateringsparametere.

Sporing av forgjengelig beholdningintegrasjon representerer den neste utviklingen. Når ESL-systemer kobles toveis sammen med lagerstyring, blir etiketten en sensor så vel som en skjerm. Lager-oppdagelse-som identifiserer når en hylleposisjon er tom basert på mangel på salgsaktivitet-aktiverer automatiske varsler om etterfylling. Én produksjonsavdeling reduserte ut-av-lagerhendelser med 34 % ved å bruke ESL-integrert lagerovervåking som flagget posisjoner uten salgsaktivitet i mer enn 4 timer i høye perioder.

Lager og industriell logistikk: Skala endrer alt

Industrielle lager-ESL-distribusjoner opererer under begrensninger som detaljhandelsystemarkitekter sjelden møter. En dagligvarebutikk kan ha 15 000 SKU-er på 40 000 kvadratmeter. Et distribusjonssenter som betjener den dagligvarekjeden har 50,000+ SKU-er på 500 000 kvadratfot med takhøyder på 40 fot. RF-formidlingsmodellene som fungerer i et detaljhandelsmiljø på 12-fots tak, svikter fullstendig i et lager med stålreoler som strekker seg til 35 fot.

Identifikasjon av søppelplasseringkrever andre visningsprioriteringer enn utsalgsprislapper. Den dominerende informasjonen er ikke pris-det er stedskode, SKU og mengde. ESL-maler for lager viser vanligvis stedsidentifikatorer i 48-punkter eller større skrifttyper som kan leses fra 3+ meter, noe som gjør det mulig for gaffeltruckoperatører og-pakkearbeidere å identifisere steder uten å nærme seg søppelkassen. Kravene til kontrastforhold skjerpes fordi visning skjer under variabel industriell belysning-noen ganger under direkte høymonterte armaturer ved 1500+ lux, andre i skygge ved 200 lux.

Velg-for å-belyse integrasjonenutvider ESL utover passiv visning til aktiv arbeidsflytveiledning. LED-indikatorer integrert med e-papirskjermer blinker for å lede arbeiderne til å velge steder. EPD viser hva du skal velge; LED-en viser hvor du skal velge. Kombinerte systemer reduserer plukkfeilfrekvensen fra typiske 0,5-1 % områder ned til 0,1 % eller bedre. Strømbudsjettet skifter-LED-indikasjon under plukkeoperasjoner bruker mer strøm enn e-papiroppdateringssyklusen. Batteriarkitekturer tilpasser seg deretter, og flytter ofte til AA-litiumceller eller kablet strøm for høyaktivitetssteder.

Rackmiljøer med høye-bukterstress RF-kommunikasjonssystemer. Metallreoler skaper multipath interferens. Høye ganger produserer skyggesoner. En enkelt gateway som dekker 25 meter i detaljhandel kan dekke bare 8-10 meter i et tett lagermiljø. Gateway-tettheten øker 3-4× sammenlignet med distribusjon i detaljhandelen for tilsvarende dekning. Noen lagerutplasseringer kjører hybridnettverk - under 1 GHz for penetrering i tette rackområder, WiFi for åpne oppstillingsområder, med mellomvare som forener kommunikasjonslaget.

Gaffeltruck-mobilskjermerrepresenterer en voksende lager-ESL-variant. I stedet for faste hylleetiketter, monteres skjermer på gaffeltruckmaster og mottar plukkinstruksjoner- i sanntid mens operatørene navigerer på lageret. Disse enhetene oppdateres kontinuerlig-plassering, mengde, neste destinasjon-og krever kraftarkitekturer som er helt forskjellige fra statiske hylleetiketter. Kablet strøm fra gaffeltruckens elektriske system er standard; batteridrift er ikke mulig for kontinuerlig-oppdateringsapplikasjoner.

Automatisering av lagertellingutnytter toveis ESL-kommunikasjon. RFID-integrasjon muliggjør automatisk syklustelling-produkter merket med RFID-pass i nærheten av ESL-enheter utstyrt med RFID-lesere, og lagertellinger oppdateres uten manuell skanning. En distribusjonssenterdistribusjon reduserte fysisk beholdningsarbeid med 60 % ved å bruke ESL-integrert RFID-syklustelling som opprettholdt evigvarende beholdningsnøyaktighet over 99 %.

Karakterer for tøffe miljøersak i industrielle sammenhenger. IP54 støv- og sprutmotstand er grunnlinjen for lagerets ESL; IP65 blir nødvendig i miljøer med vaskeprosedyrer. Kjemisk resistens er viktig i anlegg som håndterer løsemidler eller rengjøringsmidler. Ett lager for bildeler krevde etiketter som er motstandsdyktige mot eksponering for bremsevæske og transmisjonsvæske-standard ESL-hus som ble degradert i løpet av måneder. Spesialiserte kabinetter med kjemikaliebestandig- polykarbonathus ga 35 % til enhetskostnadene, men viste seg å være avgjørende for lang levetid.

Helsetjenester og apotek: Nøyaktighet er ikke-omsettelig

Apotek ESL-implementeringer møter regulatoriske krav fraværende fra konvensjonell detaljhandel. En prisfeil i en dagligvarebutikk betyr kundeklager og potensiell juridisk eksponering i henhold til lover om prisnøyaktighet. En medisinmerkingsfeil i et apotek kan bety pasientskade eller død. Risikoprofilen endrer fundamentalt systemdesignprioriteter.

Visning av legemiddelidentifikasjonkrever informasjonstetthet utover vanlig ESL for detaljhandel. En apotekhylleetikett må vise: legemiddelnavn (merke og generisk), styrke, doseringsform, NDC-nummer, pris, enhetspris, produsent og ofte lagringskrav. Montering av dette på en 2,13"-etikett krever nøye typografi-eller mer vanlig, distribusjon av 2,9" eller større skjermer. Noen apotek bruker 4,2" etiketter med QR-koder som kobler til fullstendig forskrivningsinformasjon.

Verifisering av strekkode nøyaktighetblir kritisk. Apoteksansatte skanner medisiner flere ganger under utleveringsarbeidsflyter-mottakelse, hylling, trekking, verifisering, utlevering. ESL--strekkoden som vises, må skannes riktig ved hvert trinn. Dette skjerper kravene til kontrastforhold utover detaljhandelsminimum. Testing på tvers av skanningsutstyr for apotek viser at eldre verifikasjonsskannere for apotek-noen fortsatt bruker CCD-teknologi i stedet for moderne laser- eller bildeskannere-krever 10:1 eller bedre kontrast for pålitelige avlesninger. Panelvalg må ta hensyn til verste{11}}skanneutstyr i den installerte basen.

Kontrollerte stoffområderinnføre fysiske sikkerhetskrav. Schedule II-V-medisiner krever sikker lagring med tilgangslogging. ESL i skap med kontrollerte stoffer må integreres med systemer for tilgangskontroll for kabinetter-som viser indikatorer for begrenset tilgang, logger hvilke etiketter som var synlige under hver skapåpning, og potensielt deaktiverer visning under uautoriserte tilgangsforsøk. Ett sykehusapotek integrerte ESL med deres kontrollerte substanshåndteringssystem for å vise sanntids-beholdningstall som oppdateres automatisk etter hvert som medisiner utleveres, og eliminerer manuell tellingsavstemming.

Oppbevaring av medisiner i kjøleskapkombinerer apoteknøyaktighetskrav med-kaldetemperaturutfordringer. Vaksiner, insulin og visse biologiske stoffer krever lagring mellom 2-8 grader. ESL-paneler med bred-temperatur er obligatorisk. Noen applikasjoner for kjølelagring i apotek krever temperaturlogging med ESL-integrerte sensorer som viser gjeldende temperatur sammen med medisininformasjon, noe som gir visuell bekreftelse av at lagringsforholdene holder seg innenfor spesifikasjonene uten at personalet må sjekke separat overvåkingsutstyr.

Sykehusapotekdriftlegge til kompleksitet utover detaljhandel apotek. Medisinvogner, automatiserte utleveringsskap og satellittbaserte apoteksteder har forskjellige ESL-krav. Handlevogn-montert ESL krever robust konstruksjon som overlever gjentatt transport; Skjermene må forbli lesbare under den fluorescerende belysningen som er typisk i sykehuskorridorer. Automatisk integrasjon av dispenserskap krever kommunikasjonsprotokoller som er kompatible med kabinettadministrasjonsprogramvare-ofte proprietære systemer med begrensede-integrasjonsmuligheter for tredjeparter.

Dokumentasjon for overholdelse av forskrifterkrever revisjonsspor som ESL-systemer for detaljhandel sjelden gir. Felleskommisjonens akkreditering for sykehusapotek krever dokumentasjon på medisinmerkings nøyaktighet. ESL-administrasjonssystemer må logge hver etikettoppdatering med tidsstempel, brukerautorisasjon og innholdsendringsdetaljer. En undersøkelse fra et sykehussystem undersøkte spesifikt deres ESL-revisjonsspor evner; landmåleren ba om dokumentasjon av verifiseringsprosedyrer for etikettnøyaktighet for de siste 12 månedene.

Elektronikk og høy-detaljhandel: sanntids-konkurransedyktige priser

Forbrukerelektronikk opererer i et pris-transparent marked der kunder rutinemessig sjekker konkurrentpriser på smarttelefoner mens de står i butikken. ESL-verdiforslaget skifter fra arbeidsbesparelser til konkurransedyktig responsevne-evnen til å matche eller slå konkurrentpriser i sanntid i stedet for å vente på prisfiloppdateringer over natten.

Konkurransedyktig prisovervåkingsintegrasjonkobler ESL-systemer med prisinformasjonstjenester som skraper konkurrentnettsteder kontinuerlig. Når en stor konkurrent senker prisen på en flaggskipsmarttelefon, oppdager prisinformasjonstjenesten endringen i løpet av minutter, prismotoren evaluerer marginregler, og oppdaterte priser forplanter seg til hylleetiketter innenfor 3-10 sekunders nettverksforsinkelsesvindu. Én elektronikkforhandler reduserte pris-drevne uttak med 18 % etter å ha implementert konkurransedyktig prismatching i sanntid gjennom deres ESL-infrastruktur.

Rikt produktinformasjonsdisplaypasser til kjøp med høyere vederlag som er typiske i elektronikkhandelen. En kunde som kjøper en bærbar datamaskin til USD 1500, vil ha spesifikasjoner-prosessor, minne, lagring, skjermoppløsning, batterilevetid. Større format ESL (7,5" og høyere) muliggjør spesifikasjonsvisning som tidligere krevde trykte spesifikasjonskort. Noen elektronikkforhandlere distribuerer kombinasjonsarmaturer med e-papir for priser og spesifikasjoner sammen med små LCD-skjermer for reklamevideoinnhold-som utnytter hver teknologis styrker.

Visning av tilbehørsutstyrbruker ESL for å drive salg av vedlegg. En skjerm som viser informasjon om "fungerer med:" kobler primærprodukter til kompatibelt tilbehør-vesker for telefoner, kabler for bærbare datamaskiner, spill for konsoller. Dynamisk vedleggsprising kan tilby pakkerabatter som vises på ESL-tilbehøret når primærproduktets ESL indikerer lagernivåer som trenger bevegelse.

Anti-tyveriintegreringblir relevant for-varer med høy verdi. ESL-systemer kan integreres med elektronisk artikkelovervåking (EAS) og RFID-basert lagersporing. Når en EAS-tag fjernes uten riktig deaktivering, kan den tilknyttede ESL-en vise et varsel eller endre utseende. Mer sofistikerte implementeringer oppdaterer beholdningstallene i sanntid-ettersom produktene fjernes fra sikkerhetsarmaturer, noe som gjør det mulig å bli bevisst på lager-umiddelbar.

Priser for produktlivssyklusfor elektronikk følger forutsigbare mønstre. ESL muliggjør automatiserte regler for livssyklusprising som justerer marginer basert på produktets alder, lagernivåer og etterfølgende produktlanseringsplaner. Når en ny iPhone lanseres, oppdateres forrige generasjons ESL automatisk med godkjenningspriser i henhold til forhånds-definerte marginregler, uten manuell inngripen.

Demoenhetsledelsei elektronikkhandelen bruker ESL-varianter designet for produktdisplayarmaturer. Disse enhetene integreres ofte med sikkerhetstilknytninger, strømstyringssystemer og interaktive kiosker. Skjermen kan vise priser når inaktiv og bytte til funksjonshøydepunkter når kunder samhandler med demoproduktet. Noen implementeringer bruker nærhetssensorer for å oppdage kundetilstedeværelse og oppdatere vist innhold tilsvarende.

Industrielle deler og MRO: Lang-lagerutfordringer

Distributører av vedlikehold, reparasjoner og drift (MRO) og leverandører av industrielle deler administrerer lagerprofiler radikalt forskjellig fra detaljhandel for forbrukere. En typisk MRO-distributør har 100,000+ SKU-er med lang-halefordeling-20 % av SKU-ene genererer 80 % av inntektene mens 80 % av SKU-ene sitter med minimal bevegelse. Tradisjonelle merkingsmetoder mislykkes økonomisk når etikettvedlikeholdskostnadene overstiger produktmarginen for saktegående varer.

Høy-SKU-økonomiskift ESL ROI-beregninger. I dagligvarehandelen kommer tilbakebetalingen av ESL først og fremst fra arbeidsbesparelser på prisendringer. I MRO-distribusjon kommer tilbakebetalingen fra forbedret lagernøyaktighet og redusert foreldelse på sakte-beholdning. En festedistributør reduserte lager-avskrivninger med 31 % etter å ha implementert ESL-integrert lagersporing som identifiserte sakte-beholdning for kampanjepriser før foreldelse.

Display med tekniske spesifikasjonerkrav ligner apotek mer enn dagligvare. Industrielle deler krever visning av dimensjonsspesifikasjoner, materialkvaliteter, sertifiseringer og kompatibilitetsinformasjon. En lagerfordelers ESL viser: delenummer, produsent, borediameter, ytre diameter, bredde, hastighetsklassifisering, belastningsklassifisering og gjeldende spesifikasjoner (ISO, ABEC, etc.). Krav til informasjonstetthet presser mot større skjermer og nøye typografisk design.

Bindeplasseringssystemeri distribusjon av deler bruker ofte proprietære plasseringskoder utviklet over flere tiår med drift. ESL-integrasjon må tilpasses eldre stedsformater, samtidig som den muliggjør migrering mot standardisert stedskoding. Endringsadministrasjon blir like viktig som teknisk implementering-lageransatte som er vant til stedskoder de har brukt i 20 år, motstår formatendringer uavhengig av systemfunksjoner.

Kunde-vendte terminalerved deledisker dra nytte av ESL-integrasjon. Når en kunde ber om en del, spør skrankepersonalet systemet, og ESL-skjermer på lagringsstedet lyser eller viser hentingsinstruksjoner. Noen deledistributører har implementert "bring til skranke"-arbeidsflyter der ESL-skjermer på beholdere viser plukkeinstruksjoner og tellerpersonellnavn, noe som muliggjør flere samtidige kundeserviceinteraksjoner med tydelig henteidentifikasjon.

Kitting og monteringsoperasjonerbruk ESL for å veilede komponentvalg for sammenstillinger med flere-deler. Et hydraulisk systemsett kan inkludere pumpe, motor, ventiler, fittings, slanger og væske-hver lagret på forskjellige lagerplasser. ESL-skjermer på hvert sted viser settbestillingen, nødvendige mengder og fullføringsstatus. Integrasjon med monteringsdokumentasjon viser arbeidsinstruksjoner sammen med komponentidentifikasjon.

Leverandør-administrert beholdning (VMI)programmer utnytter ESL for synlighetsdeling. Når leverandører administrerer lagernivåer på kundesteder, kan ESL vise påfyllingsstatus, innkommende forsendelsesdatoer og lagertilgjengelighet. Denne gjennomsiktigheten støtter produksjonsprogrammer akkurat--som krever pålitelig tilgjengelighet av deler uten overflødig lagerinvestering.

ESL vs. alternative skjermteknologier NY DEL

ESL-valg handler ikke bare om å velge det beste e-papirpanelet. Det handler om å velge riktig skjermteknologi for applikasjonen.E-papirkonkurrerer medLCD-hylleskjermer, segmentskjermer og tradisjonelle papiretiketter-hver med distinkte ytelsesegenskaper, kostnadsstrukturer og applikasjoner. Den følgende analysen gir det tekniske grunnlaget for beslutninger om teknologivalg.

E-Papir (EPD) elektroniske hylleetiketter

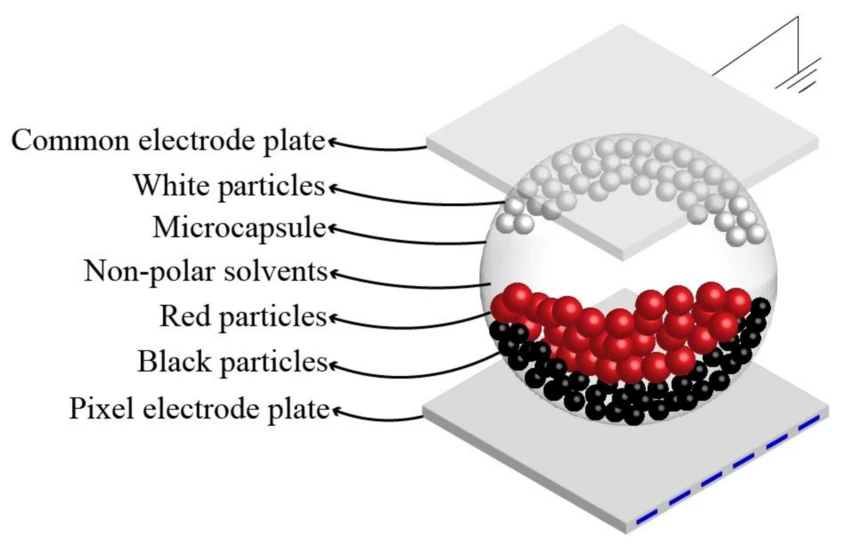

Driftsprinsipp: Elektroforetisk partikkelmigrering i mikrokapselsuspensjon under påført elektrisk felt. Bistabil-opprettholder bildet uten strøm.

Styrker: Null strømforbruk ved statisk (ekte bistabilitet), utmerket lesbarhet for omgivelseslys, brede visningsvinkler (170 grader +), papir-lignende utseende som integreres naturlig med detaljhandelsmiljøer, fler-års batterilevetid fra myntceller, lesbarhet for sollys for utendørs og høy-lysstyrkeapplikasjoner.

Begrensninger: Sakte oppdatering (300-2000 ms for full oppdatering), begrenset fargekapasitet (1-4 farger for kommersielle produkter, fullfarge fremkommer), spøkelsesartefakter som krever periodisk full oppdatering, dårligere ytelse ved kald temperatur, høyere enhetskostnad enn LCD-alternativer.

Kostnadsstruktur: Displaymoduler $3-15 avhengig av størrelse og fargekapasitet; komplette ESL-enheter med kontroller, kommunikasjon, hus og batteri $8-40; infrastruktur (gatewayer, administrasjonsprogramvare) legger til $0,50-2 per etikett for typiske distribusjoner.

Optimale applikasjoner: Pris-sentrisk detaljhandelsmerking med sjeldne oppdateringer (dagligvarer, generelle varer, apotek), utendørs eller-omgivende-lysmiljøer, distribusjoner som prioriterer batterilevetid fremfor oppdateringshastighet, programmer som krever papir-som estetikk.

LCD-hylleskjermer

Driftsprinsipp: Lysmodulering med flytende krystall med LED-bakgrunnsbelysning. Krever kontinuerlig strøm for bakgrunnsbelysning; skjermtilstand opprettholdes ikke uten strøm.

Styrker: Rask oppdatering (60 Hz standard, egnet for video), fullfargefunksjon med millioner av farger, høy lysstyrke for oppmerksomhet-fremmende kampanjer, mulighet til å vise video og animasjon, moden teknologi med omfattende leverandørøkosystem.

Begrensninger: Kontinuerlig strømforbruk (3-15 W for typiske hyllekantskjermer), dårlig omgivelseslysytelse (utvasket utseende i lyse detaljhandelsmiljøer), begrensninger for visningsvinkel (±60 grader typisk før fargeskift), baklysfeil er vanlig feilmodus, krever kablet strøminfrastruktur.

Kostnadsstruktur: Displaymoduler $15-50 avhengig av størrelse; komplett nettverkstilkoblet hylle viser $50-200; installasjonskostnadene overstiger ofte maskinvarekostnadene på grunn av krav til kraftinfrastruktur.

Optimale applikasjoner: Kampanjeslutttak der animasjon tiltrekker seg oppmerksomhet, video-reklamevisninger, tidsbegrensede-kampanjer, miljøer med kontrollert belysning (innredning i kjøpesenter, flyplassbutikker), applikasjoner der strøminfrastruktur allerede eksisterer.

Segment LCD-skjermer

Driftsprinsipp: Enkle flytende krystallsegmenter (som kalkulatorskjermer) drevet av dedikerte segmentdrivere. Svært lav effekt, men begrenset til forhånds-definerte tegnsett.

Styrker: Ekstremt lav kostnad ($0,50-2 per skjerm), svært lavt strømforbruk (mikroampere for statisk skjerm), bredt temperaturområde, enkel kjøreelektronikk, bevist pålitelighet over flere tiår med utplassering.

Begrensninger: Faste segmentmønstre begrenser visningsbart innhold (vanligvis bare tall og begrensede tegn), ingen grafikkmuligheter, begrensede størrelsesalternativer, estetisk datert utseende, hvert tegn krever dedikert segmentmønster.

Kostnadsstruktur: Vis moduler under $1 i volum; komplette prisvisningsenheter $2-5; minimale infrastrukturkostnader.

Optimale applikasjoner: Ren numerisk prisvisning der innholdsfleksibilitet ikke er nødvendig, ekstreme kostnads-sensitive distribusjoner, høye-volumapplikasjoner som prioriterer enhetsøkonomi fremfor kapasitet, tøffe miljødistribusjoner der sofistikert elektronikk skaper pålitelighetsrisiko.

Papiretiketter (manuell)

Driftsprinsipp: Trykte papiretiketter satt inn i plastholdere eller festet direkte på hyllekantene. Oppdateres manuelt av butikkpersonalet.

Styrker: Laveste teknologikostnad (effektivt null for skjermmaskinvare), ubegrenset grafisk fleksibilitet, ingen elektronikk som kan svikte, ingen infrastrukturkrav, kjent arbeidsflyt for detaljistpersonalet.

Begrensninger: Arbeids-intensiv oppdateringsprosess (15-30 sekunder per etikett for erfarne ansatte), utsatt for feil (anslått 5-15 % problemer med prisnøyaktighet i vanlig detaljhandel), kostnader for materialer og utskriftsforbruksvarer, begrenset mulighet til å utføre raske prisendringer, miljøavfall fra etikettavhending.

Kostnadsstruktur: Etikettholdere $0,10-0,50 hver; papiretiketter $0,01-0,05 hver; løpende arbeids- og materialkostnader overstiger vanligvis ESL-livssykluskostnadene innen 2-4 år for applikasjoner med høy oppdateringsfrekvens.

Optimale applikasjoner: Svært liten detaljhandel der lønnskostnadene er ubetydelige (eier-drevne butikker), miljøer med ekstremt lav oppdateringsfrekvens, midlertidig eller popup-butikk der infrastrukturinvesteringer ikke er berettiget, applikasjoner som krever uvanlige fysiske formater som ikke er tilgjengelige i elektroniske alternativer.

Teknologivalgsrammeverk

Beslutningskriterier for valg av skjermteknologi involverer flere faktorer som må vektes i henhold til applikasjonsprioriteter:

Oppdateringsfrekvenshar stor innflytelse på teknologivalg. Applikasjoner med mindre enn ukentlige oppdateringer rettferdiggjør sjelden ESL-investering; papiretiketter forblir økonomiske. Applikasjoner med daglige oppdateringer når ESL breakeven innen 2-3 år. Applikasjoner med flere daglige oppdateringer favoriserer ESL-økonomi sterkt.

Innholdskompleksitetpåvirker teknologivalg. Ren numerisk prisvisning kan bruke segment LCD til lavest pris. Priser pluss begrenset tekst (produktnavn, enhetspriser) passer til e-papir ESL. Rikt grafisk innhold eller video krever LCD til tross for høyere strømkostnader.

Miljøforholdbegrense alternativer. Høyt omgivelseslys (utendørs, vinduer, sterk butikkbelysning) favoriserer e-papirets reflekterende display. Kontrollerte lysmiljøer kan bruke LCD effektivt. Ekstreme temperaturer (kjølt, utendørs) krever passende panelklassifisering uavhengig av teknologivalg.

Tilgjengelighet for kraftinfrastrukturavgjør ofte gjennomførbarhet. Plasser uten tilgjengelig strøm eller hvor det vil være uoverkommelig dyrt å bruke strøm krever i hovedsak batteridrevet-ESL. Steder med strøminfrastruktur allerede på plass (over-belysningskretser for hylle) kan vurdere LCD-alternativer.

Total eierkostnadsanalysebør vurdere:

Disse tallene varierer betydelig basert på lokale arbeidskostnader, oppdateringsfrekvenser og distribusjonsskala. Beregningen favoriserer vanligvis ESL for oppdateringsfrekvenser over 1-2 ganger ukentlig i arbeidsmarkeder med utviklede økonomier.

Hybrid distribusjonsstrategier

Få forhandlere implementerer én enkelt skjermteknologi på tvers av alle applikasjoner. Hybridstrategier matcher teknologi til applikasjonskrav innenfor et enkelt detaljhandelsmiljø:

E-papir for pris, LCD for reklamebruker ESL for rutinemessig prissetting i hele butikken mens de distribuerer LCD-skjermer på endestykker, kasseområder og salgsfremmende hot spots der videokapasitet og høy lysstyrke tiltrekker seg oppmerksomhet fra kunder. Denne tilnærmingen fanger opp ESL-effektivitetsfordeler for de fleste etiketter, samtidig som den bevarer kampanjefleksibiliteten der det betyr mest.

Segmenter LCD for pris, e-papir for informasjondistribuerer rimelige segmentskjermer for ren numerisk prissetting mens du bruker større e-papirskjermer for detaljert produktinformasjon der innholdets kompleksitet rettferdiggjør kostnadspremien. Denne tilnærmingen minimerer kostnadene for grunnleggende-volumsetiketter samtidig som den muliggjør rik informasjonsvisning der kundeverdi rettferdiggjør investering.

Matching av temperatur-soneteknologidistribuerer standard ESL i omgivende detaljhandelsområder mens du bruker brede-temperaturvarianter i kjølte soner og potensielt velger for hardere segmentskjermer i fryseseksjoner der selv bred-temperatur e-ytelse av papir blir marginal. Teknologivalg følger miljøkrav i stedet for å bruke enhetlige spesifikasjoner.

Skaler-passende infrastrukturkan bruke ESL med full nettverksinfrastruktur i store-formatbutikker mens de distribuerer frittstående segmentskjermer eller til og med papiretiketter i mindre formatbutikker der infrastrukturinvesteringer ikke skaleres økonomisk. Teknologivalg vurderer distribusjonsskala sammen med tekniske krav.

Nye teknologier

Høyhastighets-EPD-forskning

Laboratoriedemonstrasjoner har oppnådd75Hz oppdateringsfrekvenserpå e-papirpaneler-som nærmer seg LCD-område. Disse demoene på bransjekonferanser er virkelig imponerende, men produksjonsdistribusjonen forblir fjern.

De viktigste muliggjørende teknologiene inkludererflytende krystall tilsetningsstoffersom doper elektroforetisk væske med forbindelser som induserer tilbakestrømningseffekter. Forskningsartikler rapporterer 2,8× hastighetsforbedring samtidig som drivspenningen reduseres med 50 %.Tynn-filmfront-laminaterredusere partikkelmigrasjonsavstanden.Nye nanopartikkelformuleringeroptimalisere overflateladingsegenskaper og redusere hydrodynamisk radius. Ogmaskinlæring-optimalisert bølgeformgenereringtilpasser seg i sanntid-til å vise tilstand og miljøforhold.

Disse teknologiene er fortsatt under utvikling. Det er ikke tilrådelig å spesifisere produksjons-ESL-produkter basert på laboratorieresultater.

Farge E-Papirutvikling

E Ink Gallery 3teknologi viser hvor farge-EPD er på vei. Svart/hvitt oppdatering har falt til350 ms, ned fra 2000 ms i tidligere generasjoner. Raske fargemodustreff500 ms. Standard fargemodus kjører750-1000ms. Fargemodus av beste kvalitet trenger fortsatt1500 ms.

Color EPD går over fra "knapt brukbar" til "praktisk levedyktig" for utvalgte applikasjoner. Forvent fortsatt forbedring, men monokrom vil beholde hastigheten og kraftfordelene på ubestemt tid på grunn av fundamentale partikkelfysiske forskjeller.

Ytelsesspesifikasjoner for systemdesign

Minimum levedyktige spesifikasjoner

For generell hyllemerking representerer disse tallene gulvet:

Oppdater tidskal nå 2000ms eller bedre for global modus, 500ms eller bedre for delvis.Kontrastforholdmå overstige 8:1.Oppløsningbør nå minst 100 DPI.Betraktningsvinkelmå spenne over 170 grader eller bredere.Driftstemperaturområdeskal dekke 0 grader til 40 grader.Batterilevetidbør overstige 5 år med 2 oppdateringer per dag.

Forbedrede spesifikasjoner

For krevende applikasjoner-hyppige oppdateringer, kjølelager, kampanjeinnhold-strammer spesifikasjonene:

Oppdater tidbør nå 1000ms for global, 300ms for delvis.Kontrastforholdbør overstige 12:1.Oppløsningbør nå 120 DPI eller høyere.Fargeevne(3-4 farger) blir aktuelt.Driftstemperaturområdebør spenne fra -25 grader til 50 grader.Batterilevetidbør overstige 3 år med 4 oppdateringer per dag.

Spesifikasjonsvalidering

Leverandørens spesifikasjoner bør verifiseres under realistiske forhold. Dette er ikke valgfritt-betydelige hull mellom dataarkkrav og produksjonsytelse har blitt oppdaget.

Test oppdateringstid ved minimum og maksimum driftstemperaturer, ikke bare romtemperatur. Bekreft kontrastforhold under faktiske butikklysforhold, ikke laboratoriebelysning. Valider batterilevetiden med tiltenkt oppdateringsfrekvens og innholdstype-leverandørprognoser forutsetter vanligvis beste-scenarier. Bekreft oppdateringsforsinkelse på system-nivå med måletikettantall for å sikre at nettverksarkitekturen skaleres riktig.

Matcher teknologi til applikasjon

Valg av teknologi for elektronisk hylleetikett kommer til syvende og sist ned på å matche evner til kravene. Fysikken til elektroforetiske skjermer etablerer faste grenser-oppdateringshastigheter, temperaturfølsomhet, spøkelsesadferd-som ingen mengde optimalisering vil overskride. Å forstå disse grensene muliggjør realistisk systemdesign og passende teknologivalg.

For distribusjoner der begrensningene passer applikasjonen, gir -moderat oppdateringsfrekvens, drift i omgivelsestemperatur, pris-fokusert innhold-overbevisende verdi gjennom eliminering av arbeidskraft, forbedring av prisnøyaktighet og operasjonell fleksibilitet. For applikasjoner som presser mot ESL-begrensninger, kan-høy-oppdateringer, ekstreme temperaturer, rikt medieinnhold-alternative teknologier eller hybride tilnærminger vise seg å være mer passende.

Teknologien fortsetter å utvikle seg. Oppdateringsfrekvensen forbedres gradvis. Fargeevnen utvides. Temperaturområdene utvides. Men den grunnleggende fysikken gjenstår. Vellykket ESL-distribusjon krever at du arbeider innenfor disse begrensningene, ikke å late som om de ikke eksisterer.
