Elektroniske hylleetiketter (ESL) forandrer hvordan forhandlere administrerer prissetting. Installasjonsprosessen avgjør om en butikk får et konkurransefortrinn eller arver en kostbar vedlikeholdsbyrde.
Grunnleggende om systemarkitektur
Et ESL-system består av fire avhengige komponenter. Å forstå relasjonene deres forhindrer kostbare feil som team gjør gjentatte ganger.

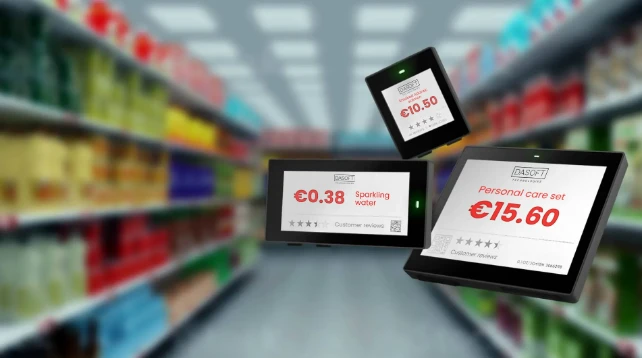

Elektroniske etiketterbruke elektroforetisk skjermteknologi. Mikrokapsler som inneholder ladede svarte og hvite partikler migrerer under påført spenning, og skaper stabile bilder som vedvarer uten strøm. Denne fysikken muliggjør batterilevetid som strekker seg over 3-5 år under normale driftsforhold-Hanshows Nebular-serie treffer konsekvent 5-årsgrensen, mens noen kinesiske budsjettprodusenter knapt når 2,5 år. Skjermstørrelser varierer fra 1,54 tommer for standard hyllekanter til 12,2 tommer for endelokkkampanjer.

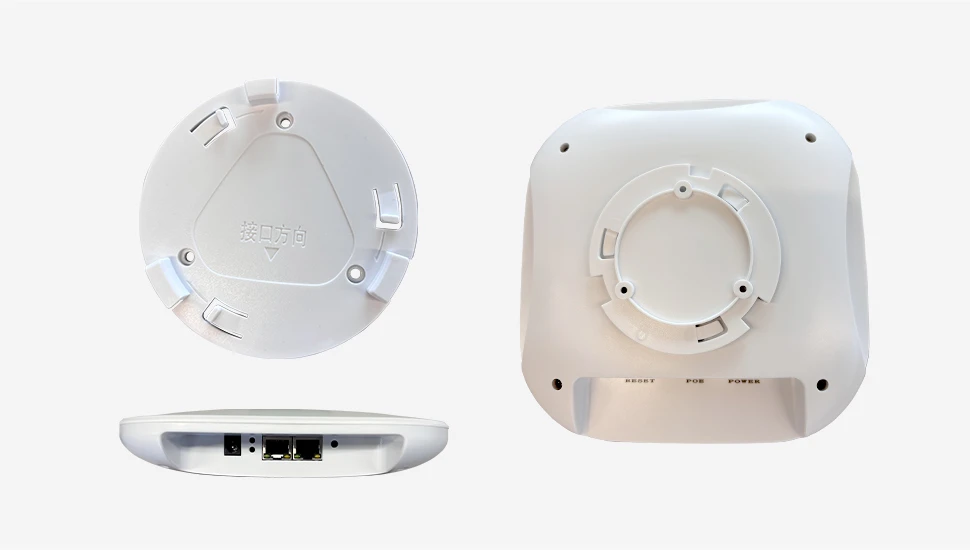

Basestasjoner (tilgangspunkter)bygge bro over nettverksinfrastrukturen og trådløs etikettkommunikasjon. SES-imagotag sitt VUSION-system opererer på 2,4 GHz, mens Pricer bruker en proprietær infrarød/RF-hybrid i noen modeller. Hver basestasjon administrerer hundrevis til tusenvis av etiketter innenfor sin dekningsradius.
Administrasjonsserverenkjører ESL-programvarestabelen. Den vedlikeholder produktdatabasen, gjengir visningsmaler, køoppdateringskommandoer og logger systemhendelser. Nettsky-implementeringen har forbedret seg betydelig de siste tre årene. For de fleste forhandlere under 10 000 etiketter er skyen nå standardanbefalingen.

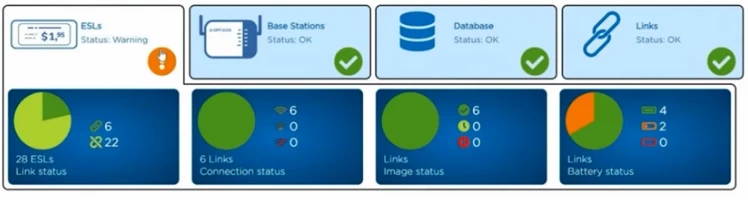

Administrasjonsprogramvaregir kontrollgrensesnittet for etikettregistrering, maldesign, innholdsplanlegging og systemovervåking. API-kvaliteten varierer voldsomt mellom leverandører. Pricers API-dokumentasjon er utmerket. SES-imagotag har forbedret seg, men har fortsatt hull. Noen av de mindre leverandørene har APIer som føles som ettertanker.
Nettstedsundersøkelse: Grunnlaget for vellykket installasjon
I følge en studie fra 2022 fra Retail Industry Leaders Association, bidrar utilstrekkelige stedsundersøkelser til at omtrent 60 % av ESL-distribusjonsfeilene krever betydelig etterarbeid.
En streng undersøkelse kreverminimum tre timerfor en butikk på 2000-kvadratmeter.

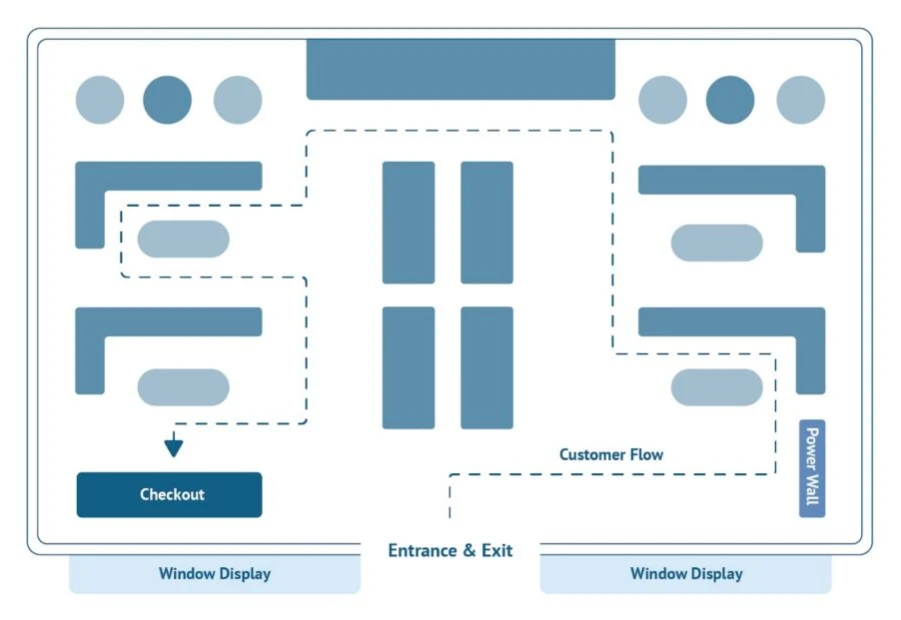

Fysisk miljøvurdering
Plantegningsdokumentasjon
Skaff eller lag detaljerte plantegninger som viser hylleplasseringer, orienteringer, høyder og byggematerialer. Nødvendig informasjon inkluderer plassering og typer av kjøleenheter, strukturelle søyler og vegger, variasjoner i takhøyde og eksisterende elektrisk og nettverksinfrastruktur.
Plantegninger levert av butikken bør verifiseres. En Kroger-installasjon i Ohio hadde en plantegning som var fire år gammel og viste ikke en fullstendig renovering av kjøleseksjonen. Basestasjonsposisjoner krevde omplanlegging på dag to av installasjonen. Den situasjonen kan unngås med riktig verifisering.
Hylleklassifisering
Hver hylletype oppfører seg forskjellig for RF-signaler, og det er viktig å forstå hva som finnes i butikken før du bestiller monteringsutstyr.
Standard gondoler i metall-brødet og smøret i de fleste butikker-forårsaker moderat signaldemping. Skinneklips fungerer bra her; Pricers K-serieklipp og SES-imagotags SmartTAG-klipp har vist jevn suksess.Trådkurvhylleer faktisk enklere å jobbe med siden det åpne designet skaper minimal RF-interferens. Krokadaptere er effektive, selv om vibrasjonsproblemer kan oppstå i produksjonsområder med høy-trafikk der kundene stadig griper gjenstander.
Glassmontreer enkle-lav demping, og enten selvklebende eller magnetisk montering fungerer. 3M VHB-tape foretrekkes for permanente installasjoner fordi det ikke forskyves over tid.Kjølekasser med lukkede dører-dette er konfigurasjonen som forårsaker prosjektfeil. Alvorlig dempning oppstår gjennom glass- og metallrammene. Kun eksternt magnetisk feste. Intern plassering bør ikke forsøkes uavhengig av leverandørens forsikringer. Frafallsrater er alltid uakseptable med intern plassering.
Fryser enheterer enda verre. Intern plassering anbefales ikke. Periode. Eksperimentering med rekkeviddeforlengere, spesialantenner og reposisjonering har ikke gitt pålitelige resultater. Monter eksternt eller ikke monter i det hele tatt.

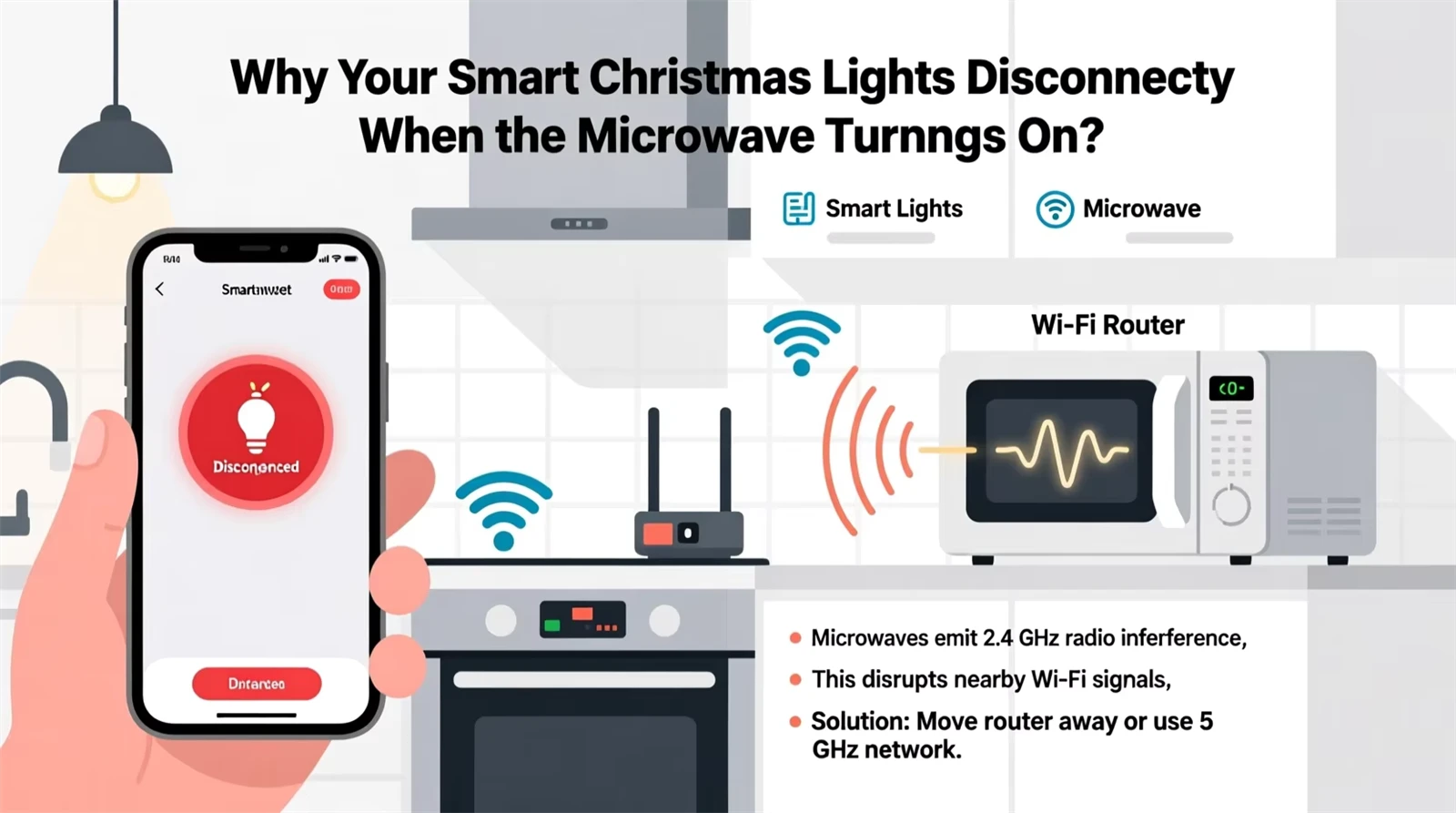

RF-miljøanalyse
Dokumenter alle 2,4 GHz-emittere. Wi-Fi-tilgangspunkter er åpenbare-opptakskanaltilordninger. Men ikke glem Bluetooth-beacons (stadig mer vanlig for kundeanalyse), trådløse sikkerhetskameraer, mikrobølgeovner i pauserom og IoT-sensorer.
Noen LED-lyssystemer-spesielt de smarte/tilkoblede-genererer nok 2,4 GHz støy til å forårsake periodiske oppdateringsfeil. One Target-butikkinstallasjon krevde to dager med feilsøking før korrelasjonen med deres nye lyskontrollsystem ble identifisert. Sjekk alt.
Læreboktilnærmingen involverer banetapsberegninger med formler som PL(d)=PL(d₀) + 10n log₁₀(d/d₀) + Xσ. I praksis læres grove tommelfingerregler og valideres deretter med testing. Metallgondoler kutter rekkevidde til kanskje 12-15 meter per basestasjon. Nær kjøling, kutt det i to. Bak betongsøyler trengs-siktlinje-eller en dedikert basestasjon. Gangtesten-som dekkes senere – er det som faktisk forteller om dekningen fungerer.
Merk kvantitetsplanlegging
Tell SKUer per lineær meter hylleplass for hver avdeling. Dagligvare har vanligvis 8-12 SKUer per meter. Helse og skjønnhet er over alt-standard apotekhyller kan være 15–20, men en Sephora-skjerm kan treffe 40+. Electronics går sparsomt med 3–6 per meter. Klær lignende på 4-8.
Multipliser med total hyllelengde per avdeling. Legge til5 % beredskapfor nye produktintroduksjoner-eller10%hvis forhandleren gjør hyppige planogramendringer.
For størrelsesfordeling ender de fleste distribusjoner rundt60–70 % små etiketter (1,54"), 15–20 % medium (2,13"), og resten deles mellom 2,9" og større størrelser. Forhandlere underordner konsekvent størrelsen 2,9" til å begynne med, og kommer deretter tilbake for mer. Kampanjeskjermer gir margin, og butikksjefer vil ha større etiketter for disse stedene. Budsjett deretter.
Nettverksinfrastruktur
Antall basestasjon
Teoretisk dekning i ledig plass er 25-30 meter. Det tallet er ubrukelig i en ekte butikk. Med metallhyller er det realistiske utvalget10-15 meter. Kuldesoner faller til5-8 meter.
Selve beregningen er ikke komplisert. Del gulvet inn i soner etter hindringstype, bruk realistisk dekningsradius for hver sone, oppsummer basestasjonene som trengs, og legg til20 % redundans. Denne redundansen er det som holder oppdateringssuksessraten over 99 % og forhindrer midnatt nødanrop når en basestasjon dør.
En 2000 kvadratmeter stor dagligvarebutikk brøt sammen slik: Standard shoppingområdet tok rundt 1400 kvadratmeter og trengte 4 basestasjoner. Kjøleseksjonen på 400 kvadratmeter krevde 3 basestasjoner på grunn av redusert rekkevidde. Et lite kosmetikkområde med høy-tetthet trengte sin egen basestasjon. Totalt kom til 8, og med redundans var ordren på 10.
Leverandørens-SES-imagotag i dette tilfellet-siterte 6. De var ikke feil fra et rent dekningssynspunkt. Men 6 basestasjoner ville ha levert kanskje 97 % oppdateringsfrekvens. Implementeringen på 10 enheter når konsekvent 99,5 %+. Denne forskjellen på 2,5 % betyr at 75 etiketter ikke oppdateres for helgesalget i en butikk med 3000 etiketter. Den ekstra maskinvarekostnaden er berettiget.
Plassering
Monter mellom3,0-4,0 meterover gulvnivå. Lavere enn det og hyllehindringer dreper dekningen. Etiketter med høyere og signalstyrke til nederste-hylle går tapt-som ofte er SKU-er med høy-hastighet som trenger pålitelige oppdateringer.
Horisontalt, plasser deg i gangkryss der det finnes klare siktlinjer i flere retninger. Monter aldri rett over kjøleenheter. Kompressorinterferensen alene vil forårsake problemer.

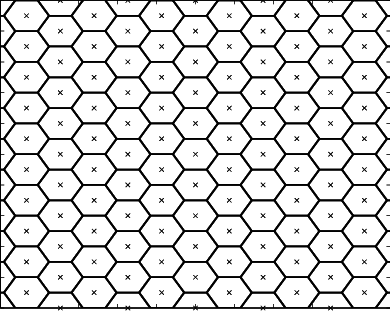

Distribuer i ensekskantet rutenettmønsterheller enn firkantet. Sekskantede celler gir omtrent 13 % bedre områdedekning med samme basestasjonstall. Dette har blitt målt på tvers av flere distribusjoner.

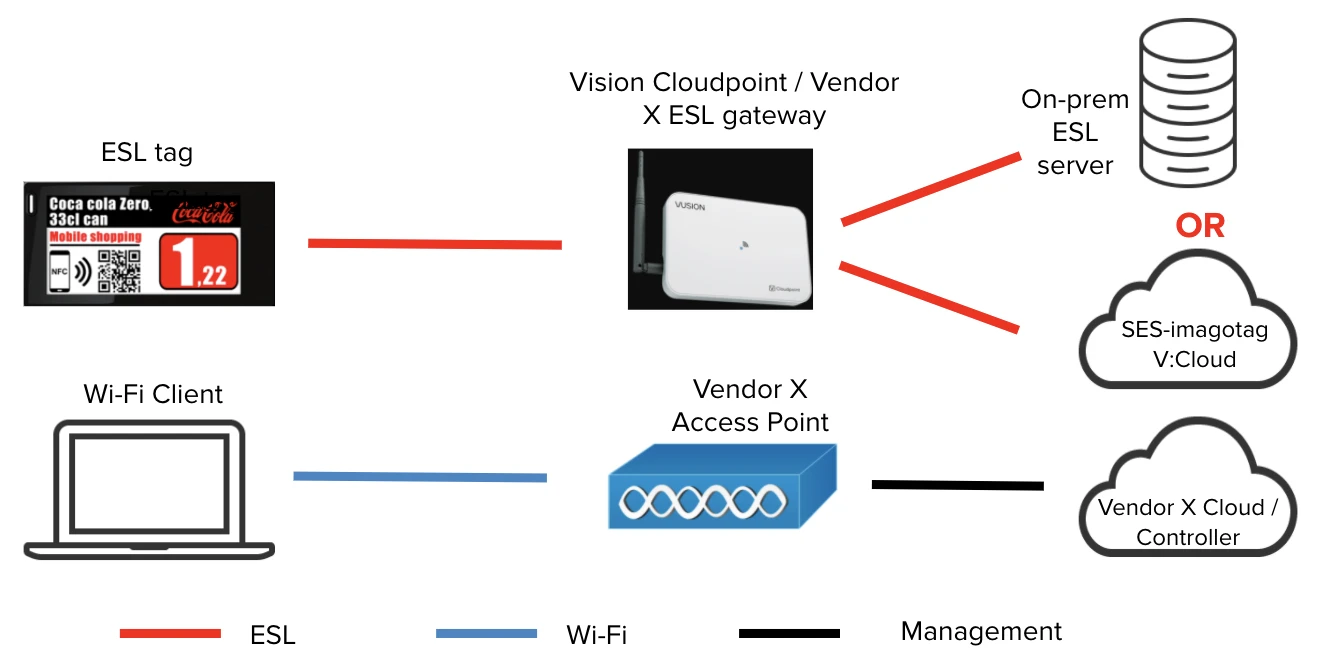

Brytere og kabling
PoE+ bryterekreves-802.3at med minst 25,5W per port. Bruk gigabit, ikke Fast Ethernet. Bildedataene for større etiketter vil ha en flaskehals på 100 Mbps-lenker. Få en administrert svitsj for VLAN-segmentering og QoS. Portantall bør være basestasjonstall pluss 30 % takhøyde for fremtidig utvidelse.
For kabling,Cat6 eller 6A skjermet, 90 meter maksimalt løp per TIA-568, hold 30 cm avstand fra strømkabler på parallelle løp. Bruk rør eller kabelbakke, spesielt i butikker der takinfrastruktur er synlig. Ingenting av dette er ESL-spesifikt – det er standard god nettverksinstallasjonspraksis.
Installasjon av basestasjon

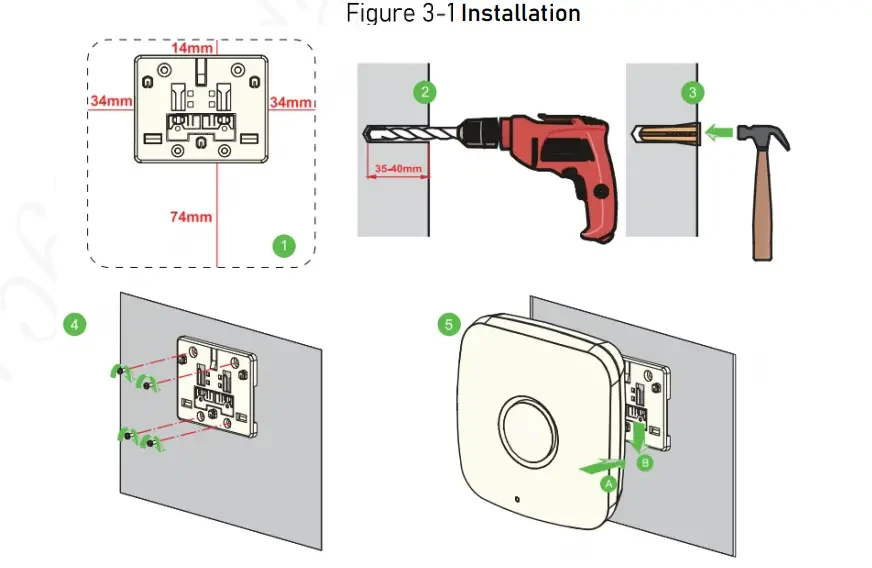

Nødvendig verktøy og materialer
Drill med hammerfunksjon, 8mm murbits (ta med reservedeler fordi takbetong spiser disse), kabelkrympeverktøy, kabeltester, laseravstandsmåler, vater, momentskrutrekker. For materialer: leverandørens-monteringsbraketter (erstatter ikke), ekspansjonsankere, Cat6 patchkabler i forskjellige lengder, UV-bestandige kabelbånd og kabeletiketter.
Kabeletikettene er ikke valgfrie.
Installasjonsprosedyre
Overfør basestasjonskoordinater fra planlegging til fysiske steder ved hjelp av laseravstandsmåleren. Merk monteringshull. Ta bilder på dette stadiet-når klienten spør hvorfor en basestasjon er på et bestemt sted seks måneder senere, lagrer dokumentasjonen argumenter.
Bor hull, sett inn ankere, fest brakettene, verifiser nivået, moment til spesifikasjonen (typisk 2-3 Nm for M6 i ankre). Før nettverkskabelen fra PoE-svitsjen til hver posisjon, og la 1-meters servicesløyfer stå i hver ende. Fest kablene med 1 meters mellomrom og merk begge ender.
Test hver kabelføring før du monterer basestasjonen.Avslutt med RJ45 etter T568B-standard, og test deretter for kontinuitet og pinnetilordning. Dokumenter resultater.
Når kablene er verifisert, kobler du til basestasjonen, monterer til brakett, og kontrollerer at strøm-LED-en lyser og indikerer vellykket PoE-forhandling. Registrer MAC-adressen og fysisk plassering. Enheten skal vises i administrasjonsprogramvaren innen 60 sekunder. Hvis den ikke gjør det, sjekk kabeltermineringen først - 90 % av tiden som er problemet, ikke en defekt enhet.
Montering av etikett
Pre-Installasjonsforberedelse
Etiketter sendes i dyp hvilemodus. Aktivering varierer fra produsent til produsent, og dette har forårsaket mer bortkastet tid enn nesten noe annet problem.SES-imagotagbruker et knappetrykk-hold nede knappen i 3–5 sekunder til LED-lampen blinker.Priceretiketter automatisk-våkner når de oppdager et gyldig basestasjonssignal.Hanshowbruker stort sett fjerning av batterifliker.Solumkrever en magnetisk aktiveringspassering over et angitt sensorområde.
Aktiveringsmetoden bør være kjent før installasjonsdagen. Lag har kastet bort timer fordi ingen gadd å lese aktiveringsprosedyren på forhånd.
Batch registreringer verdt installasjonstiden. Eksporter serienumre fra fraktdokumentasjon, importer til administrasjonsprogramvare, forhånds-tilordne stedskoder. Dette reduserer installasjonstiden per-etikett med omtrent 40 %. SES-imagotags masseimport fungerer problemfritt. Hanshow's krever spesifikk CSV-formatering som ikke er godt dokumentert-ring deres støtte for maler hvis standardimporten gir feil.
Bindingsmetoder
For planlagte distribusjoner med forhåndstildelte stillinger-,sekvensiell bindingfungerer bra. Teknikeren går til den angitte posisjonen, skanner etikettstrekkoden, systemet bekrefter den forhåndstildelte bindingen, teknikeren monterer, systemkøene oppdateres. Erfarne installatører oppnår 80-100 etiketter i timen på denne måten.
Sanntid-bindinggir mening når planogrammer ikke er ferdigstilt. Skann produktstrekkode på hylle, skann etikettstrekkode, system skaper binding i farten. Langsommere med 50-70 etiketter i timen, men noen ganger nødvendig.
Bulkbindingvia CSV-opplasting er raskest når rene data er tilgjengelige. Valider grundig før opplasting.
Fysisk montering

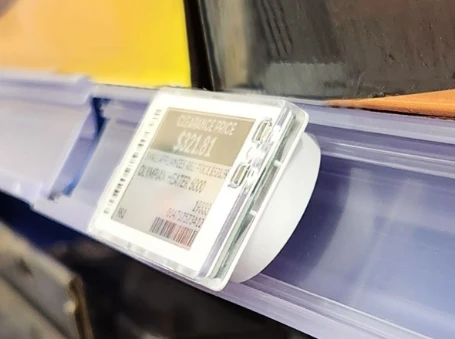

De fleste detaljhandelshyller bruker C-kanal- eller T-kanalskinner ved hyllekanter. De vanlige profilene erDBR 39(39 mm høyde, typisk i europeiske hypermarkeder som Carrefour),HL 30(30 mm, vanlig i nordamerikanske dagligvarer), og ulike Data Strip-bredder i varehushandel. Tilpass klipsen til profilen, sett tappene inn i skinneåpningen, trykk ned mens du skyver fremover, slipp. Fjærspenning låser den på plass. Kontroller at etiketten motstår vannrett glidende-kunder vil støte på disse konstant.
For metalloverflater uten skinner, eller utvendig montering på kjølekasser,magnetiske festerarbeid gjennom glass opp til ca. 6 mm tykkelse. Slik håndteres lukkede kjølesaker. Rengjør overflaten med isopropylalkohol først.
Selvklebende monteringpå glass, plast eller tre er i hovedsak permanent. 3M VHB-tape skaper industrielle-styrkebindinger. Fjerning krever en varmepistol og lim løsemiddel, og overflateskade er sannsynlig. Sørg for at klienten forstår dette før du bruker lim.
Installasjonssekvens
Fullfør alle etiketter i én basestasjons dekningssone før du går til neste. Dette tillater umiddelbar verifisering og forhindrer installatører i å lage RF-skygger som blokkerer oppdateringer til allerede-installerte etiketter.
Prioritert rekkefølge:endestykker og salgsfremmende skjermer først (høyest synlighet, butikkledelsen ser på disse), perimeteravdelinger på andreplass (lengste kabelstrekninger, fange opp infrastrukturproblemer tidlig), senterbutikkgondoler tredje (høyeste tetthet, mest repeterende), spesialområder sist (spar det vanskelige kjølearbeidet til når teamet har rytme).
For distribusjoner over 3000 etiketter er teamstrukturen viktig. Én veileder som administrerer arbeidsflyt og håndterer butikkledelseskommunikasjon. To personer på skanning/innbinding med mobile enheter. Fire installatører som utfører fysisk montering. Én verifikator som bekrefter skjermnøyaktighet og dokumenterer problemer. Denne konfigurasjonen opprettholdes400-500 etiketter i timen. Erfarne team kan nå 600+, men budsjetterer ikke forutsatt at tempoet.
Systemkonfigurasjon
Oppdateringsintervaller
Dette er avveining- av batterilevetid kontra respons.
Å angi at alt skal oppdateres med noen få minutters mellomrom høres bra ut inntil etiketter skiftes ut etter 18 måneder i stedet for 4 år. En etikett som oppdateres hvert 5. minutt tømmes omtrent8 ganger raskereenn en på en 2-timers syklus. En dagligvarekjede satte hele produksjonsavdelingen til 5-minutters oppdateringer fordi prisene endret seg ofte, og deretter måtte erstatte 400 etiketter to år senere.
Den fornuftige tilnærmingen: bruk1-2 timers intervallersom standard for de fleste varer. Flytt til15-30 minutters oppdateringfor kategorier med hyppige prisendringer som råvarer eller konkurrerende dagligvarevarer. Reserver det aggressive1-5 minutters innstillingfor spesifikke SKU-er under spesifikke kampanjer, ikke som en generell policy.
Kanalvalg
2,4 GHz-båndet har 14 kanaler, men bare1, 6 og 11er ikke-overlappende i FCC-regioner. Undersøk den eksisterende WiFi-distribusjonen og velg ESL-kanaler for å minimere overlapping. Hvis WiFi er på kanal 1 og 6, sett ESL på 11. De fleste WiFi-systemer for bedrifter kan justeres-samordnet med kundens IT-team i stedet for bare å jobbe rundt dem.
Start sendeeffekt ved middels (10-15 dBm). Øk bare hvis dekningshullene vedvarer etter posisjonsoptimalisering. Å gå høyere øker interferens med andre 2,4 GHz-systemer, inkludert butikkens eget WiFi.
Maldesign
Prisen må være det største elementet-minimum 48-punkts skriftfor lesbarhet på 1 meters avstand. Produktnavn sekundært. Strekkodestørrelse for pålitelig skanning,minimum 80 % forstørrelsefor EAN-13. Enhetspriser er lovpålagt i EU og mange amerikanske stater, så bekreft lokale krav. Kampanjeflagg trenger kontrasterende farger på trefargeskjermer; Vær oppmerksom på at rødt gjengis som grått på monokrome etiketter, så design deretter.
Integrering
To måter å koble til forretningssystemene på.Push modellhar ERP eller POS til å sende prisoppdateringer via API når endringer skjer-sanntidssynkronisering-, men krever endring av kildesystemet.Trekk modellhar ESL-serverspørringen på en tidsplan-som er enklere å implementere, men introduserer etterslep mellom prisendringer og etikettoppdatering.
For dagligvare og elektronikk der prisene endres ofte, er push verdt integrasjonsinnsatsen. For stabile prismiljøer som jernvarebutikker fungerer pull fint.
Direkte databasetilkoblinger også et alternativ-spør produkttabellen for poster endret siden siste synkronisering. Koble alltid til en kopi, ikke produksjon. En dårlig skrevet ESL-spørring brakte ned et POS-system under Black Friday ved én installasjon.
De faktiske API-kallene og databasespørringene er enkle REST-innlegg og SQL-valg. Utfordringen er datakvalitet og feilhåndtering, ikke den tekniske integrasjonen i seg selv.
Testing og validering

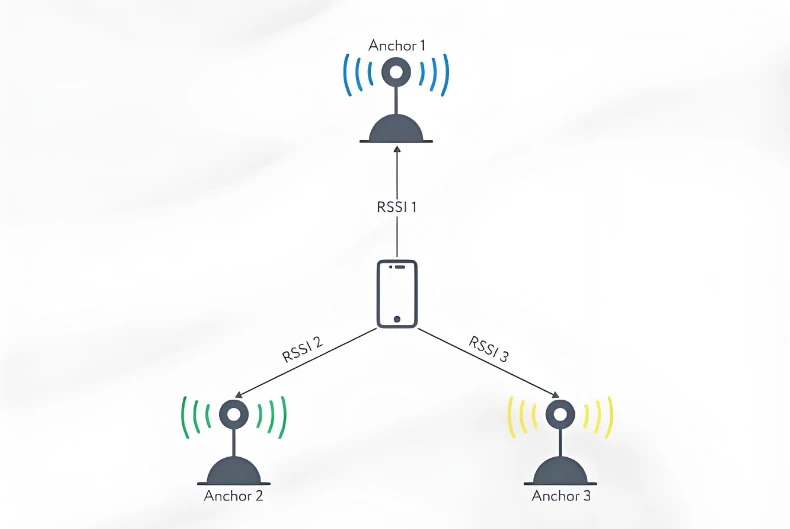

Gangtest
Plasser testetiketter i hele butikken, inkludert posisjoner ved dekningsgrenser-enden av gangene, hjørner, bak søyler, nær og innenfor kjølesoner. Utløs samtidig oppdatering til alle testetiketter. Enhver etikett som ikke oppdateres innen 5 minutter indikerer et dekningsgap. Fiks disse før du fortsetter.
For mer detaljert analyse, bruk RF-undersøkelsesverktøy eller ESL-systemets innebygde-diagnostikk for å kartlegge signalstyrken. Akseptabel RSSI er-70 dBm eller sterkere. Mellom -70 og -80 dBm er marginalt-det vil fungere, men forvent noen feil. Svakere enn -80 dBm er uakseptabelt. SES-imagotag viser per-label RSSI i deres diagnostikk. Hanshow krever et eget undersøkelsesverktøy.
Funksjonell testing
Kjør en fullstendig-butikkoppdatering. Målberegninger:99 % suksess på første forsøk, 99,9 % etter automatisk nytt forsøk, ferdigstillelse under 15 minutter for butikker under 5000 etiketter. Hvis disse tallene ikke blir truffet, er det et dekningsproblem, interferensproblem eller defekt maskinvare. Ikke meld deg av før terskelverdiene er nådd.
Trekk en 5 % tilfeldig prøve og kontroller at de viste prisene samsvarer med kildesystemet.Nulltoleranse for avvik.Eventuelle misforhold indikerer bindingsfeil eller integrasjonsfeil.
For stresstesting, simuler et flash-salg ved å oppdatere 50 % av etikettene samtidig. Kontroller at systemet forblir responsivt og at køen behandles rent. Test også failover-kople fra én basestasjon under en aktiv oppdateringssyklus og bekreft at berørte etiketter får dekning fra tilstøtende enheter. Dette bekrefter at 20 % redundans faktisk fungerer.
Når ting går galt
Disse problemene dukker opp gjentatte ganger.
Etiketter som ikke svarer:Hvis LED-en aldri blinker, var ikke batteriet aktivert-gjør aktiveringssekvensen på nytt. LED blinker, men ingen endring i displayet betyr at etiketten sannsynligvis er utenfor rekkevidde. Delvis eller forvridd skjermoppdateringer peker på RF-interferens-prøv forskjellige kanaler og søk etter konkurrerende 2,4 GHz-kilder. Gammelt innhold som ikke vil oppdateres er nesten alltid et bindende problem i administrasjonsprogramvaren.
Problemer med basestasjon:ingen strøm-LED betyr at PoE ikke forhandler-bekreft at svitsjporten faktisk støtter PoE+ og kontroller kabelterminering. Strøm men ingen programvareregistrering er nettverkskonfigurasjon-IP-tilordning, brannmurregler, VLAN-innstillinger. Intermitterende feil i én sone antyder grenselinjedekning fra den basestasjonen. Alle etiketter i en sone som svikter samtidig betyr vanligvis at selve basestasjonen døde.
Problemer på-systemnivå:oppdateringer i kø, men ikke når etiketter, indikerer kommunikasjonsbrudd mellom server og basestasjoner-sjekk nettverksbanen og start ESL-tjenester på nytt. Feil priser til tross for korrekte kildedata betyr at integrasjonssynkroniseringen er brutt-grave i API-logger. Langsom respons peker på databaseytelse, spesielt ved større distribusjoner. Forsvinnende bindinger foreslår datakorrupsjon-gjenoppretting fra sikkerhetskopi umiddelbart.
Holder den i gang
Det finnes ikke noe universelt vedlikeholdsprogram, men å ignorere visse ting forårsaker problemer.
Dagligovervåking bør automatiseres gjennom systemvarsler for frakoblede etiketter, lavt batterinivå og mislykkede oppdateringer.Ukentlig, gjennomgå etikettstatusrapporter og undersøk alt frakoblet mer enn en dag.Månedlig, inspiser fysisk etiketter i støvete områder-bakeriavdelinger er beryktede-og sjekk-nøyaktigheten.Årlig, se om endringer i butikklayout har påvirket basestasjonsdekningen og planlegg batteribytte.
På batterier: etiketter kan ikke-serviceres av brukeren, så hele enheten skiftes ut når batteriet er tomt. Ikke vent på feil. Når 10 % av flåten viser advarsler om lavt batteri, legg inn en ny ordre. Nødbestillinger koster mer og døde etiketter under kampanjer skaper problemer.
Implementeringsskala
Små utplasseringerunder 500 etiketter trenger 1-2 basestasjoner, en dag med installasjon med to personer og skyhosting. Gode startprosjekter for team som er nye innen ESL.
Middels distribusjonerfra 500 til 3000 etiketter krever 3-8 basestasjoner, 2-4 dager med et team på 4-6 personer og faktisk prosjektplanlegging.
Store formatbutikkermed 3 000-15 000 etiketter er forskjellige. Planlegg for 8–25 basestasjoner, 1–2 uker, team på 8–12 og lokale servere for pålitelighet. Fasevis distribusjon og dedikert prosjektledelse blir nødvendig.
Enterprise skalaover 15 000 etiketter-flaggskip, store supermarkeder-betyr 25+ basestasjoner, 2-4 uker, 15+ personteam med spesialiserte roller og redundant infrastruktur. Få erfaren hjelp til en første distribusjon i denne skalaen.
Sjekkliste for kvalitetssikring
Før du starter:nettstedundersøkelse fullført med bilder, RF-interferens kartlagt, basestasjonsposisjoner merket, nettverksinfrastruktur verifisert, etikettmengder bekreftet med beredskap, team informert, butikkledelse informert.
Under installasjonen:basestasjoner i riktig høyde, kabler testet før terminering, hver basestasjon bekreftet online før de flyttes til neste, aktiveringer bekreftet, bindinger validert, soneoppdateringstester som besto 99 %+, dekningsgap adressert.
Etter ferdigstillelse:full butikkoppdatering under 15 minutter, 99,9 % suksessrate oppnådd, revisjon av prisnøyaktighet bestått, integrasjon verifisert, personalet trent, dokumentasjon levert, støttekontakter bekreftet, vedlikeholdsplan etablert.
