Disse feilene har mønstre, og de fleste kan diagnostiseres på 30 minutter eller mindre. Denne veiledningen er strukturert rundt hvordan feilsøking faktisk fungerer: starter fra det du kan se på skjermen, og jobber deretter bakover til årsaken. Enten du opprettholderkommersielle LCD-skjermeri detaljhandel, kjøre paneler i offentlige kiosker, eller feilsøke innebygd maskinvare under utvikling, er diagnoseprosessen den samme.
Hurtig symptomreferanse
Bruk denne tabellen som ditt første filter. Flere årsaker kan gi det samme symptomet, så behandle det som en startretning, ikke et endelig svar.
| Symptom | Mest sannsynlig årsak | Første aksjon |
|---|---|---|
| Helt mørk skjerm, ingen bakgrunnsbelysning | Strømbrudd eller sikring som har gått | Mål inngangsspenningen ved modulpinnene |
| Skjermen er på, men veldig svak | Forringelse av bakgrunnsbelysning eller sviktende LED-array | Test bakgrunnsbelysningskretsen uavhengig |
| Svakt bilde som kun er synlig med en lommelykt | Bakgrunnslysfeil --panelet i seg selv er funksjonelt | Inspiser LED-strips og driverkrets |
| Flimrende eller blinkende display | Løs båndkabel eller ustabil forsyningsspenning | Sett alle koblinger tilbake; sjekk tilførselsrippel |
| Vertikale eller horisontale linjer over skjermen | Sprukket substrat eller driver IC-feil | Visuell inspeksjon; bytte driverkort |
| Krypterte eller manglende tegn | Protokollfeil eller fastvarefeil | Verifiser kommunikasjonsinnstillinger mot dataark |
| Hvit skjerm uten innhold | Initialiseringsfeil eller signaltap | Sjekk protokollkonfigurasjon; bekreft tilbakestillingstidspunkt |
| Vedvarende spøkelsesbilde eller innbrenning- | Det statiske bildet på aldrende panel er for langt | Strøm syklus; kjøre piksel-oppdateringstestmønster |
| Berøringsinndata registreres ikke | Skadet berøringskabel eller ødelagt fastvare | Sjekk båndkabelen; re-flash touch-kontroller |
| Tilfeldig tilbakestilling eller strømkjøring | Spenningstopp eller utilstrekkelig strømkapasitet | Mål tilførsel med oscilloskop; legge til overspenningsvern |
Hva forårsaker faktisk LCD-modulfeil?
Forringelse av bakgrunnslys
Baklyset er den vanligste enkeltkomponentfeilen- i LCD-moduler. LED-arrays dimmes gradvis i løpet av sin levetid - produsenter kvalifiserer produkter motJEDEC halvlederpålitelighetsteststandarder, og vurdert levetid varierer betydelig mellom forbruker-kvalitets- og industri-paneler. Se alltid til din spesifikke moduls datablad for dens nominelle levetid under dine driftsforhold, ikke et generisk industritall.
En skjerm med dårlig bakgrunnsbelysning består fortsatt elektriske kontroller. Panelet fungerer - det kan bare ikke produsere et lesbart bilde i normalt omgivelseslys. Hvis skjermen ser akseptabel ut i et svakt rom, men blir nesten usynlig under sterk kontorbelysning eller utendørs, er bakgrunnsbelysningen det første du må teste.
⚠️ Vanlig feil:kompenserer for et dempet bakgrunnsbelysning ved å presse lysstyrken til maksimum. Dette akselererer LED-slitasje og forkorter den gjenværende levetiden til en allerede-forringende komponent. Ved å velge maskinvare med passende lysstyrke fra starten unngår du problemet helt - se hva som skillerkommersielle-LCD-modulerfra forbruker-alternativer.
Kontakt- og kabelproblemer
Båndkabler, sebrakoblinger og loddeforbindelser brytes ned under vibrasjon, termisk sykling og gjentatt bøyning. Feilmodusen er nesten alltid intermitterende: flimring ved visse orienteringer, fallende skjermsegmenter under vibrasjon, eller en skjerm som fungerer ved oppstart, men svikter ved driftstemperatur. Å sette inn hver kobling på nytt før du bestiller deler løser en betydelig del av feltklager uten kostnad.
Miljøstress
Kulde bremser flytende krystallrespons; varme akselererer aldring av polarisator og delaminering av lim; fuktighet korroderer elektroder fra innsiden, og produserer manglende skjermsegmenter som forverres gradvis over uker. Spesifiser alltid for verste-situasjoner, ikke gjennomsnittlige. For applikasjoner i krevende miljøer,integrerte LCD-skjermløsninger med samsvarende miljøklassifiseringerer verdt å evaluere før distribusjon, ikke etter en feltfeil.
⚠️ Vanlig feil:å teste en skjerm under laboratorieforhold og anta at den vil utføre det samme utendørs, i et kaldt lager eller i nærheten av en fuktkilde - uten å bekrefte at modulens klassifiserte IP-klasse og temperaturområde faktisk samsvarer med distribusjonsmiljøet.
Strømforsyningsproblemer og driverfeil
Spenningstopper forårsaker umiddelbar skade på driverens IC. Tilfør krusning - AC-støy på DC-skinnen - forårsaker mer subtil, kumulativ skade: tilfeldige tilbakestillinger, bildestøy og forkortet LED-levetid. Se modulens datablad for maksimal tillatt krusningsspenning; det er ingen universell terskel som gjelder for alle paneltyper.
Fastvarefeil og protokollfeil er en egen kategori som etterligner maskinvarefeil på overbevisende måte. En hvit skjerm eller kryptert utgang etter en tavlebytte eller programvareoppdatering er ofte en konfigurasjonsfeil, ikke et ødelagt panel. Dette skillet har betydning nårsammenligne LCD- og LED-barskjermformater- forskjellige teknologier har forskjellig protokollatferd og feilsignaturer.
Seks-diagnoseprosess
Arbeid gjennom disse i rekkefølge. Stopp så snart du identifiserer feilen - unødvendige bytter kast bort tid og introduser nye variabler.
Trinn 1 - Visuell inspeksjon før strøm-på.Se etter sprekker, kondens bak panelet, brennmerker på kretskortet og forskjøvede eller bøyde båndkabler. Hvis du finner fysisk skade, må du ikke koble til strøm. En kortsluttet forbindelse kan forårsake kaskadeskader som er langt dyrere enn den opprinnelige feilen.
Trinn 2 - Bekreft inngangsspenningen. Use a multimeter at the module's power input pins. Typical rated voltages for TFT panels are 3.3V, 5V, or 12V - check your datasheet. A reading more than 5% outside spec warrants investigation. For intermittent faults, add an oscilloscope to check supply ripple against the datasheet's allowable specification.
Trinn 3 - Isoler bakgrunnsbelysningen.I et mørkt rom lyser du med en lommelykt på paneloverflaten i en vinkel. Hvis du kan skimte et svakt bilde, er panelet funksjonelt og bare bakgrunnsbelysningen har sviktet. Denne enkelttesten eliminerer halve diagnosetreet på under 10 sekunder - og fungerer like godt påbar-format LCD-skjermersom på standard rektangulære paneler.
Trinn 4 - Bytt kabler og kort metodisk.Last inn et kjent-god testmønster. Bytt ut båndkabelen med en verifisert fungerende enhet. Hvis feilen følger kabelen, er det kabelen som er problemet. Hvis det blir med brettet, er brettet neste. Bytt ut den billigste og mest tilgjengelige komponenten først.
Trinn 5 - Sjekk kommunikasjonsprotokollen.En hvit skjerm eller forvansket utgang etter en tavlebytte er nesten alltid en konfigurasjonsfeil. Bekreft overføringshastighet (UART), SPI-modus (CPOL/CPHA) eller I2C-adresse mot dataarket. Dette trinnet fanger opp en uforholdsmessig stor andel av feilenekioskvisningsmiljøerhvor moduler skiftes ut i felt, ofte fra ufullstendig dokumentasjon.
Trinn 6 - Repliker feltforholdene på benken.En skjerm som fungerer i laboratoriet, men som mislykkes i utplasseringen, har nesten alltid en årsak til termisk eller vibrasjon. En kontakt som er marginal ved 22 grader kan åpne seg helt ved 55 grader. Påfør kontrollert varme under benktesting - en feil som vises over en viss temperatur identifiserer termisk ekspansjon som mekanismen direkte.
Reparere eller erstatte? En beslutningsramme
Reparasjon er fornuftig nårfeilen er lokalisert til en enkelt utskiftbar komponent - en kabel, en bakgrunnsbelysning, en fastvareoppdatering - modulen er en del av et system der innkjøp av en erstatning innebærer betydelig nedetid eller redesign, og reparasjonskostnaden er klart mindre enn en ny enhet.
Utskifting gir mer mening nårflere symptomer vises samtidig. Dim bakgrunnsbelysning, kontaktslitasje og bildespøkelse som vises sammen er en pålitelig indikator på slutten av levetiden, ikke en eneste feil som kan fikses. Utskifting er også fornuftig når en nåværende modul tilbyr bedre spesifikasjoner - høyere lysstyrke, bredere driftstemperatur, bedre inntrengningsbeskyttelse - som vil redusere fremtidig vedlikeholdsbyrde.
Før du forplikter deg til en av veiene, arbeid gjennom disse fem spørsmålene:
- Er dette enhetens første feil, eller har den feilet før?
- Er feilen begrenset til en enkelt, utskiftbar komponent?
- Holder den totale reparasjonskostnaden - deler, arbeid og nedetid - klart under erstatningskostnaden?
- Vil den reparerte enheten realistisk vare gjennom systemets gjenværende servicebehov?
- Tilbyr en nåværende erstatning meningsfullt bedre spesifikasjoner for denne applikasjonen?

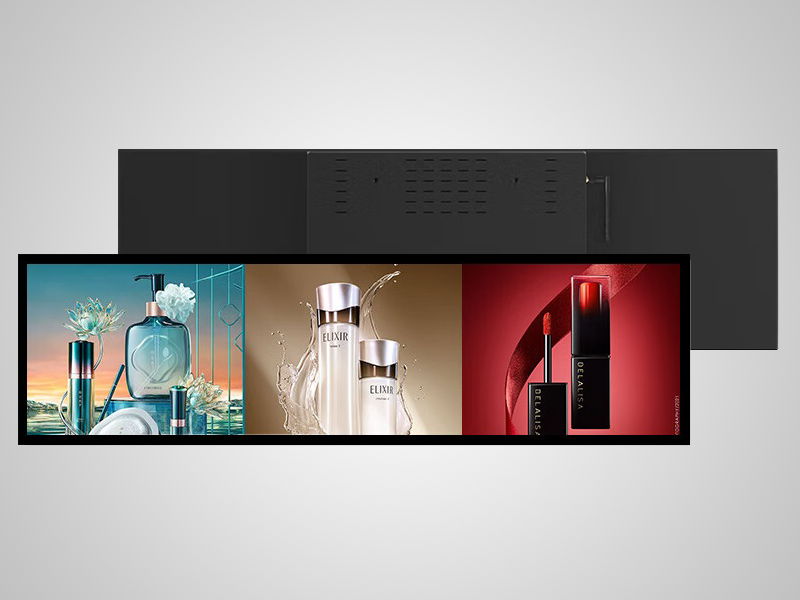

Hvis tre eller flere svar favoriserer erstatning, er det vanligvis den klarere veien. Bla gjennom heleproduktspekterellersnakk med en spesialistom innkjøp. For detaljhandel og skiltsammenheng,tilpassede LCD-konfigurasjoner for detaljskiltinggir ofte bedre langsiktig-økonomi enn et direkte like-for-som bytte.
Forebyggende vedlikehold
- Miljøkontroller:Distribuer innenfor modulens nominelle temperatur- og fuktighetsområde, ved å bruke verste-forhold for planlegging. I miljøer med høy-fuktighet er forseglede kabinetter med verifiserte IP-klassifiseringer et krav, ikke en forholdsregel.
- Strømstyring:Bruk regulerte rekvisita med overspenningsvern for maskinvare. Unngå å kjøre bakgrunnsbelysning kontinuerlig med maksimal lysstyrke - adaptiv lysstyrkekontroll reduserer LED-slitasje uten synlig innvirkning på brukervennligheten.
- Planlagte inspeksjoner:Månedlig - sjekk kontaktens plassering og se etter kondens. Kvartalsvis - kjør et diagnostisk testmønster og bekreft forsyningsspenningen under belastning. Sjekk årlig - tilførselsrippel og inspiser optiske lag for delaminering eller polarisatoraldring.

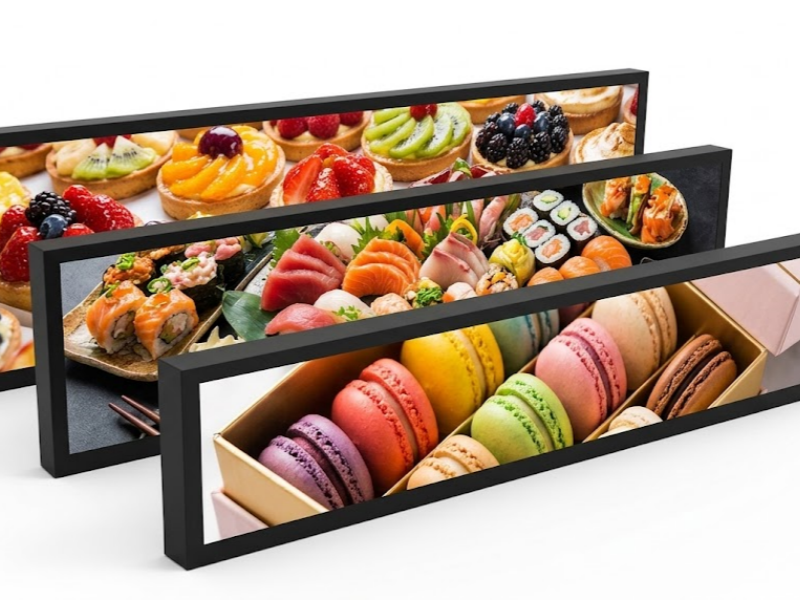

Tilselvbetjent-terminaldistribusjoner som kjører kontinuerlig i miljøer med høy-trafikk, er den kvartalsvise kontrollen den enkeltvedlikeholdsaktiviteten med høyest-verdi.Stretched LCD-skjermer som brukes i supermarkedsmiljøermøte spesifikk eksponering for fuktighet og rengjøringskjemikalier som standard vedlikeholdsplaner kanskje ikke adresserer fullt ut.
Ofte stilte spørsmål
LCD-skjermen min viser en hvit skjerm - er panelet ødelagt?
Ikke nødvendigvis. En hvit skjerm er oftere en kommunikasjons- eller initialiseringsfeil enn fysisk skade. Bekreft protokollkonfigurasjonen - overføringshastighet, SPI-modus eller I2C-adresse - mot modulens dataark. Dette er spesielt aktuelt etter en fastvareoppdatering eller kortbytte der innstillingene kanskje ikke er overført på riktig måte.
Hvordan vet jeg om bakgrunnsbelysningen eller LCD-panelet har sviktet?
Lys med lommelykt på skjermoverflaten i en vinkel i et mørkt rom. Hvis du kan se et svakt bilde, produserer panelet riktig utgang og bare bakgrunnsbelysningen har sviktet. Ingen bilde i det hele tatt under en lommelykt betyr at feilen er i panelet, driverkortet eller signalveien mellom dem.
Kan et flimrende display fikses uten å bytte ut modulen?
I de fleste tilfeller, ja. Flimring er oftest forårsaket av en løs båndkabel, en marginal loddeforbindelse eller overdreven tilførselsrippel. Å sette inn kontaktene på nytt og verifisere forsyningsspenningsstabiliteten under belastning løser de fleste flimrende klager før det er nødvendig med utskifting av komponenter.
Er det trygt å slå på en skjerm som har vært utsatt for fuktighet?
Nei. La modulen tørke helt i omgivelser med lav-fuktighet før du setter på strøm. Å slå på en våt skjerm risikerer elektrodekorrosjon og kortslutninger som kan skade panelet permanent.
Hvorfor fungerer skjermen min på benken, men feiler i felten?
Bare intermitterende feltfeil- er nesten alltid forårsaket av termisk ekspansjon ved driftstemperatur, vibrasjons-indusert kontaktintermittens eller kondens under oppstart. Repliker det faktiske distribusjonsmiljøet - temperatur, vibrasjon, fuktighet - under testing på benk. For veiledning om valg av maskinvare som håndterer krevende forhold mer konsekvent,denne oversikten over-høyytelses LCD-skjermalternativerdekker spesifikasjonsforskjellene som betyr mest.
Konklusjon
LCD-modulfeil er lesbare når du vet hva du skal se etter. Et mørkt panel, en flimrende skjerm, forvansket utgang - hver kartlegger til en håndterbar liste over sannsynlige årsaker, og en strukturert diagnoseprosess finner den faktiske feilen raskere enn å bytte ut komponenter tilfeldig. Den samme prosessen forteller deg også tydelig når reparasjonen har gått sin gang og utskifting er det riktige svaret.
